Außengewindedrehhalter SEL Links kaufen | Rinaldi-Tools

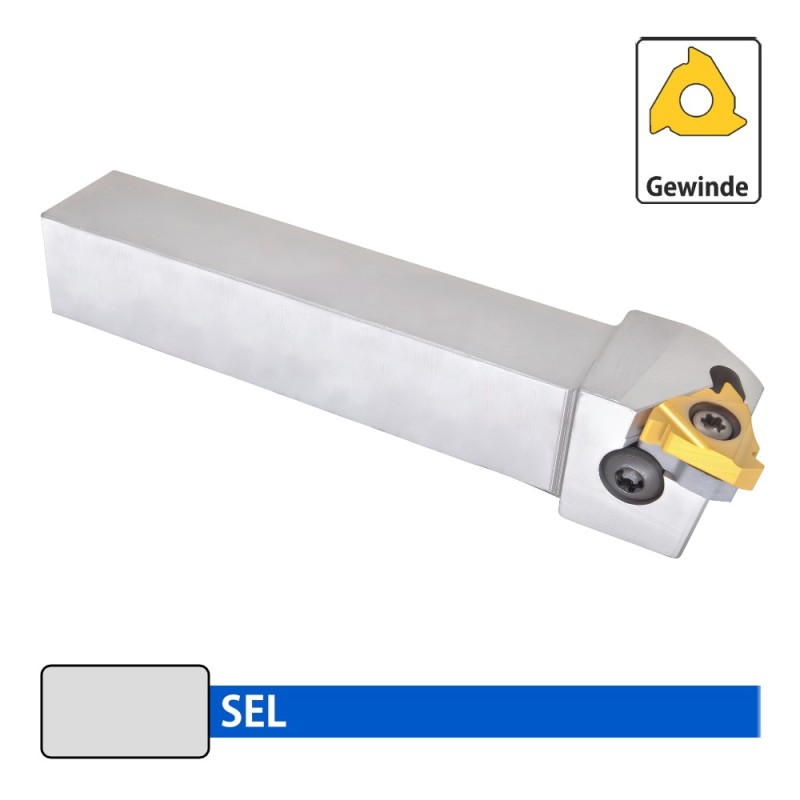

Außengewindedrehhalter - SEL... Links

Name: Außengewindedrehhalter - SEL... Links
Brand: Rinaldi-Tools GmbH
Price: 46.41 EUR
Availability: InStock

39,00 €

zzgl. MwSt.

Technische Daten

Außendrehhalter	SEL
Platte	16/22 EL
Hauptanwendung	Gewindedrehen
Richtung	Links
Klemmung	Schraubenklemmung
Kühlung	Ohne Kühlkanäle
VPE	1 Stück

Abmessungen

	H	h	L	B	f
SEL 1616 H16	16	16	100	16	16
SEL 2020 K16	20	20	125	20	20
SEL 2525 M16	25	25	125	25	25
SEL 2525 M22	25	25	125	25	25
SEL 3232 P22	32	32	125	32	32

Präziser Außengewindedrehhalter SEL Links

Der Klemmhalter SEL Links ist eine praxisgerechte Werkzeuglösung für das linksgängige Gewindedrehen. Ausgelegt für Wendeschneidplatten im Format 16 EL und 22 EL, unterstützt dieser Halter die sichere Herstellung von Außengewinden. Die robuste Bauweise ohne Kühlkanäle und die zuverlässige Schraubenklemmung sorgen für einen festen Plattensitz, was ruhige Bearbeitungsabläufe auf CNC- und konventionellen Drehmaschinen fördert.

Vorteile der Außengewindedrehhalter SEL Links

Stabile Schraubenklemmung unterstützt einen sicheren Halt der Wendeschneidplatte
Praxisgerecht ausgelegt für das Drehen von linksgängigen Außengewinden
Kompatibel mit gängigen 16 EL und 22 EL Gewindeschneidplatten
Robuste Konstruktion ohne Kühlkanäle für hohe Bauteilsteifigkeit

Beschreibung
Artikeldetails

Leistungsstarker Außengewindedrehhalter SEL Links

Der Außengewindedrehhalter SEL in Linksausführung ist eine spezialisierte Werkzeugaufnahme für die professionelle Gewindebearbeitung. Er ist darauf ausgelegt, Außengewinde prozesssicher und wiederholgenau zu drehen. Durch die stabile Schraubenklemmung wird die Wendeschneidplatte fest im Plattensitz gehalten, was Vibrationen reduziert und saubere Flanken am Werkstück unterstützt. Die solide Bauweise ohne Kühlkanäle bietet eine hohe Grundsteifigkeit, die auch bei anspruchsvollen Bearbeitungsaufgaben vorteilhaft ist.

Technische Daten

Werkzeugart: Außengewindedrehhalter
Ausführung: Links
Plattengröße: 16 EL und 22 EL
Befestigung: Formschlüssige Schraubenklemmung
Kühlung: Ohne innere Kühlkanäle
Lieferumfang: 1 Stück

Außendrehhalter	SEL
Platte	16/22 EL
Hauptanwendung	Gewindedrehen
Richtung	Links
Klemmung	Schraubenklemmung
Kühlung	Ohne Kühlkanäle
VPE	1 Stück

Maße der Außengewindedrehhalter SEL Links

	Art. Nr.	H	h	L	B	f	Wendeplatte	Schraube	Unterlegplatte	UP-Schraube
SEL 1616 H16	1112411	16	16	100	16	16	16 EL	I60M3,5x12TT	MT16-MN	SM4x8C
SEL 2020 K16	1112412	20	20	125	20	20	16 EL	I60M3,5x12TT	MT16-MN	SM4x8C
SEL 2525 M16	1112413	25	25	125	25	25	16 EL	I60M3,5x12TT	MT16-MN	SM4x8C
SEL 2525 M22	1112414	25	25	125	25	25	22 EL	I60M5x17	MT22-MN	SM5x8,5C
SEL 3232 P22	1112416	32	32	125	32	32	22 EL	I60M5x17	MT22-MN	SM5x8,5C

Einsatzbereiche

Dieser Halter eignet sich für präzise Gewindedrehoperationen an Drehmaschinen, insbesondere wenn eine linksgängige Bearbeitung erforderlich ist. Er wird häufig im allgemeinen Maschinenbau, in der Serienfertigung sowie im Werkzeugbau eingesetzt, um ISO-Außengewinde zuverlässig herzustellen.

Besondere Merkmale

Eine entscheidende Eigenschaft dieses Halters ist die hohe Stabilität, die durch den Verzicht auf innere Kühlkanäle erreicht wird. Dies fördert eine ruhige Schneidplattenführung. Das System nutzt gängige 16 EL und 22 EL Wendeschneidplatten und eröffnet somit flexible Einsatzmöglichkeiten bei unterschiedlichen Gewindesteigungen.

Marke Rinaldi-Tools GmbH

Artikel-Nr. 1112411

Technische Daten

Innen/Außen: Außen
Plattengröße: 16
22
Anwendung: RT300 Edelstahl
RT315 Universal
RT330 Universal
Gewinde: Metrisch
Trapez
Zöllig
Art der Klemmung: Schraubenklemmung
Innenkühlung: Ohne Kühlkanäle
Rechts-Links: Links
Gewindeprofil: Teilprofil
Vollprofil
Platten: Gewindeplatten

Dazu passende Artikel

Gewindeschneidplatte 16EL – Metrisch, Vollprofil | Rinaldi-Tools

Rinaldi-Tools GmbH

Gewindeschneidplatte - 16EL (60°) Metrisch Vollprofil Universalsorte RT315

ab 8,20 €

Verfügbarkeit: 2147483593 Vorrätig

Technische Daten

Plattengröße	16
Innen/Außengewinde	Außen
Richtung	Links
Gewindetyp	Metrisch
Profil	Vollprofil
Anwendung	Stahl und Edelstahl
Flankenwinkel	60°
Sorte	RT315: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
VPE	2 St.

Abmessungen

	ISO	Steigung	I.C	S	d
16EL-V-ISO-1,0 RT315	16	1,0mm	9,525	3,52	4
16EL-V-ISO-1,25 RT315	16	1,25mm	9,525	3,52	4
16EL-V-ISO-1,5 RT315	16	1,5mm	9,525	3,52	4
16EL-V-ISO-1,75 RT315	16	1,75mm	9,525	3,52	4
16EL-V-ISO-2,0 RT315	16	2,0mm	9,525	3,52	4
16EL-V-ISO-2,5 RT315	16	2,5mm	9,525	3,52	4
16EL-V-ISO-3,0 RT315	16	3,0mm	9,525	3,52	4

Präzise Gewindebearbeitung für metrische Außengewinde

Die Gewindeschneidplatte 16EL (60°) Metrisch Vollprofil in der Universalsorte RT315 ist eine leistungsstarke Lösung für das linksgängige Schneiden von metrischen Außengewinden. Dank des Vollprofils wird das Gewinde inklusive Spitzen und Tiefen vollständig ausgeformt, wodurch aufwändige Nachbearbeitungen der Gewindekuppen entfallen.

Vorteile der Gewindeschneidplatte 16EL

Vollständige Profilausformung dank exakter Vollprofil-Geometrie
Flexibel einsetzbar für die Zerspanung von Stahl und Edelstahl
Verschleißfeste PVD-Beschichtung für verlässliche Standzeiten
Hohe Maßhaltigkeit beim Schneiden linksgängiger Außengewinde

Gewindeschneidplatte 16EL Whitworth Vollprofil | Rinaldi-Tools

Rinaldi-Tools GmbH

Gewindeschneidplatte - 16EL (55°) Whitworth Vollprofil Universalsorte RT315

ab 8,20 €

Verfügbarkeit: 2147483611 Vorrätig

Technische Daten

Plattengröße	16
Innen/Außengewinde	Außen
Richtung	Links
Gewindetyp	Paralleles Whitworth Rohrgewinde BSPP
Profil	Vollprofil
Anwendung	Stahl und Edelstahl
Flankenwinkel	55°
Sorte	RT315: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
VPE	2 St.

Abmessungen

	ISO	Steigung	I.C	S	d
16EL-V-BSW-11 RT315 (55°)	16	11-Gang	9,525	3,52	4
16EL-V-BSW-14 RT315 (55°)	16	14-Gang	9,525	3,52	4
16EL-V-BSW-19 RT315 (55°)	16	19-Gang	9,525	3,52	4

Hochwertige 16EL Gewindeschneidplatte für Whitworth-Rohrgewinde

Diese PVD-beschichtete Wendeschneidplatte ist gezielt für die Fertigung von präzisen linken, parallelen Whitworth-Außengewinden (BSPP) konzipiert. Mit ihrer Universalsorte RT315 bietet sie eine zuverlässige Zerspanungsleistung und unterstützt effiziente Arbeitsprozesse im professionellen Einsatz.

Vorteile der Gewindeschneidplatte 16EL 55° Whitworth Vollprofil

Universalsorte RT315 bietet hohen Verschleißschutz in Stahl und Edelstahl.
Vollprofil-Geometrie formt das Gewinde in einem Arbeitsgang sauber aus.
Ausgelegt für passgenaue linksgängige Außengewinde mit 55° Flankenwinkel.
Unterstützt eine prozesssichere und wirtschaftliche Serienfertigung.

7 andere Artikel in der gleichen Kategorie:

Rinaldi-Tools GmbH

Innengewindedrehhalter - SIR... Rechts

ab 35,00 €

Verfügbarkeit: 214748342 Vorrätig

Technische Daten

Innendrehhalter	SIR
Platte	11/16/22 IR
Richtung	Rechts
Hauptanwendung	Gewindedrehen
Klemmung	Schraubenklemmung
Kühlung	Ohne Kühlkanäle
VPE	1 Stück

Abmessungen

	d	b	L	h	f	L1	Dmin
SIR-10 K11	10	10	125	9	7	-	12
SIR-12 K11	12	12	125	11	10	-	16
SIR-16x13 M16	16	13	150	15	10	32	16
SIR-16 M16	16	15,5	150	15	12	27	20
SIR-20 M16	20	19	150	18	14	28,7	25
SIR-20 Q16	20	19	180	18	14	34	25
SIR-25 M16	25	24	150	23	17	28,8	32
SIR-32 R16	32	31	200	30	22	30,9	40
SIR-32 S16	32	31	250	30	22	30,9	40
SIR-40 T16	40	38,5	300	37	27	31,5	50
SIR-50 U16	50	49,5	350	49	35	40,2	63
SIR-20 Q22	20	19	180	18	15	35	25
SIR-25 R22	25	24	200	23	19	39	32
SIR-32 S22	32	31	250	30	22	36,4	40
SIR-40 T22	40	38,5	300	37	27	37,2	50
SIR-50 U22	50	48,5	350	47	35	42,6	63

Innengewindedrehhalter SIR für rechtsgängige Innengewinde

Der Innengewindedrehhalter der Ausführung SIR ist eine zuverlässige Lösung für das professionelle Gewindedrehen. Diese Variante für rechtsgängige Innengewinde zeichnet sich durch eine bewährte Schraubenklemmung aus, die eine stabile Fixierung der Wendeplatten sicherstellt. Mit der Auslegung auf die gängigen Plattengrößen 11 IR, 16 IR und 22 IR unterstützt der Werkzeughalter flexible Bearbeitungsaufgaben in der zerspanenden Fertigung.

Vorteile der Innengewindedrehhalter SIR

Praxisgerechte Ausrichtung auf metrisches und allgemeines Gewindedrehen
Stabile Schraubenklemmung schafft gute Voraussetzungen für hohe Prozesssicherheit
Breite Kompatibilität mit den standardisierten Plattengrößen 11 IR, 16 IR und 22 IR
Robuste Konstruktion ohne Kühlkanäle für Trockenbearbeitung oder externe Kühlmittelzufuhr

Innengewindedrehhalter SIR rechts, mit Kühlung | Rinaldi-Tools

Rinaldi-Tools GmbH

Innengewindedrehhalter - SIR... Rechts - mit Innenkühlung

ab 58,00 €

Verfügbarkeit: 214748351 Vorrätig

Technische Daten

Innendrehhalter	SIR
Platte	11/16/22 IR
Richtung	Rechts
Hauptanwendung	Gewindedrehen
Klemmung	Schraubenklemmung
Kühlung	Mit Kühlkanal
VPE	1 Stück

Abmessungen

	d	b	L	h	f	L1	Dmin
SIR-16 K11-H	16	15,5	125	15	10	20,9	12
SIR-16 M11-H	16	16	150	15	10,5	25,9	16
SIR-16 M16-H	16	15,5	150	15	12	27	20
SIR-20 M16-H	20	19	150	18	14	28,7	25
SIR-20 Q16-H	20	19	180	18	14	34	25
SIR-25 M16-H	25	24	150	23	17	28,8	32
SIR-32 R16-H	32	31	200	30	22	30,9	40
SIR-32 S16-H	32	31	250	30	22	30,9	40
SIR-40 T16-H	40	38,5	300	37	27	31,5	50
SIR-20 Q22-H	20	19	180	18	15	35	25
SIR-25 R22-H	25	24	200	23	19	39	32
SIR-32 S22-H	32	31	250	30	22	36,4	40
SIR-40 T22-H	40	38,5	300	37	27	37,2	50

Leistungsstarker Halter für die Innengewindebearbeitung

Der rechtsseitige Innengewindedrehhalter SIR mit integriertem Kühlkanal ist eine praxisgerechte Lösung für die anspruchsvolle CNC-Gewindebearbeitung. Durch die direkte Kühlmittelzufuhr und die stabile Schraubenklemmung bietet das Werkzeug gute Voraussetzungen für reibungslose Arbeitsabläufe.

Vorteile der Innengewindedrehhalter - SIR... Rechts - mit Innenkühlung

Integrierte Innenkühlung unterstützt den zielgerichteten Späneabtransport
Kühlmittelzufuhr durch den Halter fördert eine konstante Temperierung der Schneide
Bewährte Schraubenklemmung ermöglicht eine hohe Fixierungssicherheit der Wendeplatte
Ausgelegt auf 11/16/22 IR Wendeschneidplatten für flexible Einsätze
Stabile Bauform reduziert Schwingungen bei der Innenausdrehung

Innengewindedrehhalter SIL Links Innenkühlung | Rinaldi-Tools

Rinaldi-Tools GmbH

Innengewindedrehhalter - SIL... Links - mit Innenkühlung

ab 58,00 €

Verfügbarkeit: 214748361 Vorrätig

Technische Daten

Innendrehhalter	SIL
Platte	11/16/22 IL
Hauptanwendung	Gewindedrehen
Richtung	Links
Klemmung	Schraubenklemmung
Kühlung	Mit intener Kühlmittelzufuhr
VPE	1 Stück

Abmessungen

	d	b	L	h	f	L1	Dmin
SIL-16 K11-H	16	15,5	125	15	10	20,9	12
SIL-16 M11-H	16	16	150	15	10,5	25,9	16
SIL-16 M16-H	16	15,5	150	15	12	27	20
SIL-20 M16-H	20	19	150	18	14	28,7	25
SIL-20 Q16-H	20	19	180	18	14	34	25
SIL-25 M16-H	25	24	150	23	17	28,8	32
SIL-32 R16-H	32	31	200	30	22	30,9	40
SIL-32 S16-H	32	31	250	30	22	30,9	40
SIL-40 T16-H	40	38,5	300	37	27	31,5	50
SIL-20 Q22-H	20	19	180	18	15	35	25
SIL-25 R22-H	25	24	200	23	19	39	32
SIL-32 S22-H	32	31	250	30	22	36,4	40
SIL-40 T22-H	40	38,5	300	37	27	37,2	50

Leistungsstarker Innengewindedrehhalter SIL in Linksausführung

Der Innengewindedrehhalter SIL ist speziell für die professionelle Bearbeitung von Innengewinden im Linkslauf konzipiert. Durch seine integrierte Kühlmittelzufuhr und die stabile Schraubenklemmung bietet das Werkzeug hervorragende Bedingungen für die Herstellung exakter Gewindeprofile und unterstützt effiziente Arbeitsabläufe in der Zerspanung.

Vorteile der Innengewindedrehhalter SIL

Gezielte Spanabfuhr und verbesserte Temperaturbeständigkeit durch innere Kühlmittelzufuhr
Sicherer Plattensitz dank bewährter Schraubenklemmung
Eröffnet flexible Einsatzmöglichkeiten für unterschiedliche Gewindesteigungen durch Kompatibilität zu 11/16/22 IL Wendeschneidplatten
Überzeugt durch eine robuste Konstruktion für den professionellen Dauereinsatz

Rinaldi-Tools GmbH

Außengewindedrehhalter - SER... Rechts

ab 39,00 €

Verfügbarkeit: 214748351 Vorrätig

Technische Daten

Außendrehhalter	SER
Platte	16/22 ER
Hauptanwendung	Gewindedrehen
Richtung	Rechts
Klemmung	Schraubenklemmung
Kühlung	Ohne Külkanäle
VPE	1 Stück

Abmessungen

	H=h	B	L	f
SER 1616 H16	16	16	100	20
SER 2020 K16	20	20	125	25
SER 2525 M16	25	25	150	32
SER 2525 M22	25	25	150	32
SER 3232 P22	32	32	170	40

Zuverlässige Gewindebearbeitung mit dem SER Klemmhalter

Der Außengewindedrehhalter SER (rechts) ist für das prozesssichere Schneiden von Außengewinden auf konventionellen und CNC-gesteuerten Drehmaschinen konzipiert. Ausgelegt für Gewindeschneidplatten der Größen 16 ER und 22 ER, bietet er eine hochstabile Werkzeugaufnahme, die vibrationsarme Drehprozesse und reproduzierbare Gewindeprofile unterstützt.

Vorteile der Außengewindedrehhalter - SER... Rechts

Passgenaue Aufnahme für Wendeschneidplatten 16 ER und 22 ER
Sichere Schraubenklemmung für eine stabile Plattenfixierung
Rechte Ausführung (SER) für metrische und genormte Außengewinde
Verschiedene Schaftquerschnitte von 16x16 bis 32x32 mm für flexible Einsatzmöglichkeiten

Außengewindedrehhalter SER rechts, Innenkühlung | Rinaldi-Tools

Rinaldi-Tools GmbH

Außengewindedrehhalter - SER... Rechts - mit Innenkühlung

ab 129,00 €

Verfügbarkeit: 214748362 Vorrätig

Technische Daten

Außendrehhalter	SER
Platte	16/22 ER
Hauptanwendung	Gewindedrehen
Richtung	Rechts
Klemmung	Schraubenklemmung
Kühlung	Mit interner Kühlmittelzufuhr
VPE	1 Stück

Abmessungen

	H	h	L	B	f
SER 1616 F16-H	16	16	80	16	20
SER 2020 H16-H	20	20	100	20	25
SER 2525 K16-H	25	25	125	25	32
SER 3232 K16-H	32	32	125	32	40
SER 2525 K22-H	25	25	125	25	32
SER 3232 K22-H	32	32	125	32	40

Präzises Außengewindedrehen mit Innenkühlung

Der rechte Außengewindedrehhalter SER mit interner Kühlmittelzufuhr ist eine effiziente und robuste Lösung für das professionelle Gewindedrehen auf CNC-Maschinen. Ausgelegt für 16 und 22 ER Wendeschneidplatten, sichert dieser Klemmhalter dank der präzisen Schraubenklemmung eine hohe Stabilität auch bei anspruchsvollen Zerspanungsaufgaben.

Vorteile der Außengewindedrehhalter - SER... Rechts - mit Innenkühlung

Integrierte Innenkühlung für optimale Spanabfuhr und verbesserte Werkzeugstandzeit
Zuverlässige Schraubenklemmung fixiert die Wendeschneidplatte sicher
Präzise Aufnahme für 16 und 22 ER Platten
Robuste Konstruktion schafft gute Voraussetzungen für prozesssichere Gewindebearbeitung
Auf den professionellen Einsatz beim rechten Gewindedrehen abgestimmt

Außengewindedrehhalter SEL links, Innenkühlung | Rinaldi-Tools
