VHM-Bohrer

VHM-Bohrer für verschiedene Materialien in unterschiedlichen Ausführungen

Bei Rinaldi-Tools finden Sie eine umfangreiche Auswahl an VHM-Bohrern für nahezu alle gängigen Werkstoffe und Anwendungen. Die VHM-Bohrer von Rinaldi-Tools lassen keine Wünsche offen: Unser Sortiment umfasst Bohrer dieses Typs mit Weldon- und Zylinderschaft, mit Innenkühlmittelzufuhr, Hochvorschubbohrer mit drei Schneiden sowie spezielle VHM-Bohrer für NE-Metalle und Sonderwerkstoffe. Um schnell den für Ihre Anwendung passenden Bohrer dieser Bauart zu finden, nutzen Sie am besten unsere praktischen Suchfilter. Geben Sie einfach Werkstoff, Nutzlänge, Schafttyp und Kühlungsart an – der Filter zeigt Ihnen die am besten geeigneten Ausführungen.

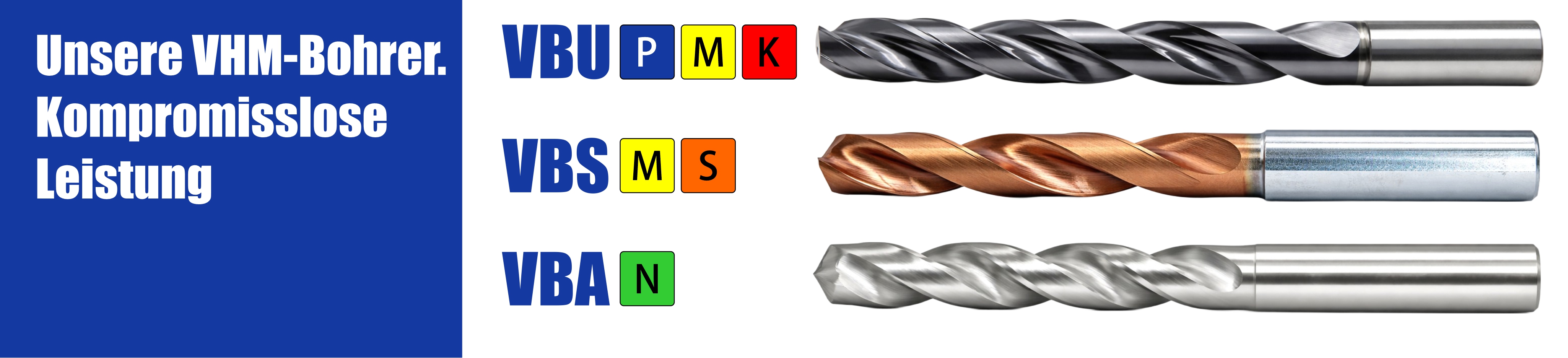

Ein Überblick über unsere VHM-Bohrer

VBU-Bohrer: Unsere VHM-Bohrer für den universellen Einsatz. Sie eignen sich für Stahl, Edelstahl und Guss. Die VBU-Bohrer sind mit und ohne Innenkühlung sowie mit Weldon- oder Zylinderschaft erhältlich. Die Nutzlänge dieser VHM-Bohrer-Reihe reicht von 3xD bis 30xD.

VBS-Bohrer: Diese VHM-Bohrer wurden speziell für Sonderwerkstoffe und Edelstahl entwickelt. Sie sind in den Nutzlängen 3xD und 5xD erhältlich und verfügen über Innenkühlkanäle.

VBA-Bohrer: Unsere VHM-Bohrer für Aluminium und NE-Metalle. Sie sind sowohl mit als auch ohne Innenkühlmittelzufuhr verfügbar und in Nutzlängen von 3xD bis 8xD erhältlich.
 VBH-Bohrer: Diese VHM-Bohrer mit drei Schneiden wurden speziell für das Hochvorschubbohren in Stahl und Guss konzipiert. Sie ermöglichen Bohrvorschübe von bis zum 1,5- bis 2-fachen im Vergleich zu herkömmlichen Bohrern.

Setzen Sie auf die Expertise von Rinaldi-Tools bei VHM-Bohrern

Unsere VHM-Bohrer wurden unter realen Einsatzbedingungen mehrfach getestet – mit hervorragenden Ergebnissen. Gerne beraten wir Sie persönlich bei der Auswahl und beim Einsatz des für Ihre Anforderungen passenden VHM-Bohrers. Sie werden feststellen: Mit einem VHM-Bohrer – wie mit jedem Werkzeug aus dem Hause Rinaldi-Tools – erreichen Sie perfekte Ergebnisse. Das verdanken Sie der Kombination aus hochwertigen Werkzeugen und praxiserprobten Schnittdaten.

Kühlung

Mit und ohne IK

Schaft

Weldon- oder Zylinderschaft

Beschichtung

Spezielle Beschichtung für
Hervorrangende Spanbildung

Nutzlänge

3xD, 5xD, 8xD, 10xD, 12xD, 15xD, 20xD und 30xD

Nutzlänge

3xD und 5xD

Beschichtung

Spezielle Beschichtung für
Sonderwerkstoffe

Nutzlänge

3xD, 5xD und 8xD

VBU-Bohrer 3xD mit IK & Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 3xD - Ik und Zylinderschaft

Preis ab 29,40 €
Verfügbarkeit: 2147483626 Vorrätig

Abmessungen

 Durchmesser Schaftdurchmesser   Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
3 - 3,7 mm 6 62 20 14 36
3,8 -4,7 mm 6 66 24 17 36
4,8 - 6 mm 6 66 28 20 36
6,1 - 7 mm 8 79 34 24 36
7,1 - 8 mm 8 79 41 29 36
8,1 - 10 mm 10 89 47 35 40
10,1 - 12 mm 12 102 55 40 45
12,1 - 14 mm 14 107 60 43 45
14,2 mm 16 107 60 43 45
14,25 - 16 mm 16 115 65 45 48
16,1 - 18 mm 18 123 73 51 48
18,5 - 20 mm 20 131 79 55 50

Präziser Vollhartmetall-Bohrer für universelle Anwendungen

Dieser leistungsstarke VBU-Bohrer aus Vollhartmetall ist auf die professionelle Zerspanung von Stahl, Edelstahl und Guss ausgelegt. Mit einer Bohrtiefe von 3xD und integrierter Innenkühlung schafft das Werkzeug beste Voraussetzungen für einen reibungslosen Spanabtransport und hohe Prozesssicherheit. Die Ausführung mit h6-Zylinderschaft erlaubt eine flexible und sichere Aufnahme. VPE = 1 St.

Vorteile der VBU-Bohrer 3xD - Ik und Zylinderschaft

  • Breites Einsatzspektrum in Stahl, Edelstahl und Gusswerkstoffen
  • Unterstützt effiziente Arbeitsabläufe durch direkte Innenkühlung (IK)
  • Robuste 3xD-Geometrie für stabile, prozesssichere Bohrungen
  • Präziser Zylinderschaft für wiederholgenaues und festes Spannen
  • Gefertigt aus widerstandsfähigem VHM für den professionellen Einsatz
VBU-Bohrer 3xD - Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 3xD - Zylinderschaft

Preis ab 22,50 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

 BohrØ
 SchaftØ Länge  Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
0,9 mm 4 47 4,2 3,4 37,9
1 mm 4 47 4,7 3,8 37,6
1,05 mm 4 47 4,9 3,9 37,5
1,1 mm 4 47 5,2 4,1 37,2
1,15 mm 4 47 5,4 4,3 37,1
1,2 mm 4 47 5,6 4,5 37
1,25 mm 4 47 5,9 4,7 36,8
1,3 mm 4 47 6,1 4,9 36,6
1,35 mm 4 47 6,3 5,1 36,5
1,4 mm 4 47 6,6 5,3 36,3
1,45 mm 4 47 6,8 5,4 36,2
1,47 mm 4 47 6,9 5,5 36,1
1,5 mm 4 47 7,1 5,6 36
1,55 mm 4 47 7,3 5,8 35,8
1,6 mm 4 47 7,5 6 35,7
1,65 mm 4 47 7,8 6,2 35,5
1,7 mm 4 47 8 6,4 35,4
1,75 mm 4 47 8,2 6,6 35,2
1,8 mm 4 47 8,5 6,8 35
1,85 mm 4 47 8,7 6,9 34,9
1,9 mm 4 47 8,9 7,1 34,8
1,95 mm 4 47 9,2 7,3 34,5
2,0 - 2,2 mm 6 62 20 14 36
2,3 mm 3 59 13,8 14 36
2,4 - 3,7 mm 6 62 20 14 36
3,8 - 4,7 mm 6 66 24 17 36
4,8 - 6 mm 6 66 28 20 36
6,1 - 7 mm 8 79 34 24 36
7,1 - 8 mm 8 79 41 29 36
8,1 - 10 mm 10 89 47 35 40
10,1 - 12 mm 12 102 55 40 45
12,1 - 14 mm 14 107 60 43 45
14,2 mm 16 107 60 43 45
14,25 - 16 mm 16 115 65 45 48
16,1 - 18 mm 18 123 73 51 48
18,5 - 20 mm 20 131 79 55 50

Leistungsstarker VHM-Bohrer für die universelle Bearbeitung

Der VBU-Bohrer 3xD - Zylinderschaft ist ein robuster Vollhartmetall-Bohrer, der auf präzise Bohroperationen in der professionellen Zerspanung ausgelegt ist. Ohne Innenkühlung konzipiert, bietet dieses Werkzeug eine verlässliche Performance bei der Bearbeitung von Stahl, Edelstahl und Guss. Die kurze und stabile Bauweise eignet sich ideal für Standardbohrungen mit einer Tiefe von bis zu 3xD.

VPE = 1 St.

Vorteile der VBU-Bohrer 3xD - Zylinderschaft

  • Vollhartmetall unterstützt eine gute Verschleißfestigkeit und hohe Maßgenauigkeit
  • Bewährte 3xD-Ausführung schafft gute Voraussetzungen für vibrationsarme Bohrvorgänge
  • Zylinderschaft ermöglicht eine unkomplizierte Handhabung in vielen gängigen Spannfuttern
  • Vielseitige Eignung für typische Industriewerkstoffe wie Stahl, Edelstahl und Guss
VBU-Bohrer 3xD mit IK & Weldon | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 3xD - Ik und Weldon Schaft

Preis ab 29,40 €
Verfügbarkeit: 214748340 Vorrätig

Abmessungen

 Durchmesser Schaftdurchmesser   Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
3 - 3,7 mm 6 62 20 14 36
3,8 -4,7 mm 6 66 24 17 36
4,8 - 6 mm 6 66 28 20 36
6,1 - 7 mm 8 79 34 24 36
7,1 - 8 mm 8 79 41 29 36
8,1 - 10 mm 10 89 47 35 40
10,1 - 12 mm 12 102 55 40 45
12,1 - 14 mm 14 107 60 43 45
14,2 mm 16 107 60 43 45
14,25 - 16 mm 16 115 65 45 48
16,1 - 18 mm 18 123 73 51 48
18,5 - 20 mm 20 131 79 55 50

Leistungsstarker VHM-Bohrer für universelle Bohranwendungen

Der VBU-Bohrer 3xD mit Innenkühlung und Weldon-Schaft ist auf die effiziente Bearbeitung von Stahl, Edelstahl und Guss ausgelegt. Er vereint hohe Prozesssicherheit mit durchdachter Kühlmittelzufuhr für professionelle Bohrarbeiten.

Vorteile der VBU-Bohrer 3xD

  • Integrierte Innenkühlung unterstützt eine reibungslose Spanabfuhr
  • Verdrehsicherer Weldon-Schaft bietet starken Halt für hohe Drehmomente
  • Geeignet für Bohrtiefen bis zum 3-fachen des Bohrerdurchmessers
  • Vollhartmetall-Ausführung (VHM) sorgt für Stabilität und Standfestigkeit
  • Verpackungseinheit (VPE) beträgt 1 Stück
VHM-Bohrer VBU 5xD mit Innenkühlung | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 5xD - Ik und Zylinderschaft

Preis ab 34,00 €
Verfügbarkeit: 2147483607 Vorrätig

Abmessungen

BohrØ SchaftØ   Spirallänge Bohrtiefe
D  d(h6) L  L2  L3 L4
3 - 3,7 mm 6 66 28 23 36
3,8 - 4,7 mm 6 74 36 29 36
4,8 - 6 mm 6 82 44 35 36
6,1 - 8 mm 8 91 53 43 36
8,1 - 10 mm 10 103 61 49 40
10,1 - 12 mm 12 118 71 56 45
12,1 - 14 mm 14 124 77 60 45
14,2 mm 16 124 77 60 45
14,25 - 16 mm 16 133 83 63 48
16,5 - 18 mm 18 143 93 71 48
18,5 - 20 mm 20 153 101 77 50

VHM-Spiralbohrer 5xD mit Innenkühlung

VPE = 1 St. Der Hochleistungs-VHM-Bohrer der VBU-Serie mit Zylinderschaft und integrierter Innenkühlung ist speziell für die prozesssichere Tieflochbearbeitung bis 5xD ausgelegt. Er eignet sich hervorragend für den universellen Einsatz in Stahl, Edelstahl und Guss.

Vorteile der VBU-Bohrer 5xD - Ik und Zylinderschaft

  • Integrierte Kühlkanäle (IK) sichern eine optimale Spanabfuhr und zuverlässige Kühlung der Schneiden
  • Vollhartmetallausführung für hohe Verschleißfestigkeit in anspruchsvollen Materialien
  • Unterstützt effiziente Bearbeitungszyklen durch praxiserprobte Schneidengeometrie
  • Präziser Zylinderschaft schafft die Voraussetzung für eine stabile Werkzeugspannung
VBU-Bohrer 5xD - Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 5xD - Zylinderschaft

Preis ab 24,70 €
Verfügbarkeit: 2147483630 Vorrätig

Abmessungen

BohrØ SchaftØ   Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
2 - 3,7 mm 6 66 28 23 36
3,8 - 4,7 mm 6 74 36 29 36
4,8 - 6 mm 6 82 44 35 36
6,1 - 8 mm 8 91 53 43 36
8,1 - 10 mm 10 103 61 49 40
10,1 - 12 mm 12 118 71 56 45
12,1 - 14 mm 14 124 77 60 45
14,2 mm 16 124 77 60 45
14,25 - 16 mm 16 133 83 63 48
16,5 - 18 mm 18 143 93 71 48
18,5 - 20 mm 20 153 101 77 50

VBU-Bohrer 5xD mit Zylinderschaft

Dieser universelle Vollhartmetallbohrer für Bohrtiefen bis 5xD ist ideal für die präzise Zerspanung von Stahl, Edelstahl und Guss. Die Ausführung mit Zylinderschaft und ohne Innenkühlung schafft gute Voraussetzungen für flexible Bearbeitungsaufgaben. VPE = 1 St.

Vorteile der VBU-Bohrer 5xD - Zylinderschaft

  • Universell geeignet für Stahl, Edelstahl und Guss
  • Hohe Stabilität durch robuste Vollhartmetall-Ausführung (VHM)
  • Sichere Zerspanung bei tiefen Bohrungen bis 5xD
  • Flexible Spannung durch praxiserprobten Zylinderschaft
VBU-Bohrer 5xD mit IK Weldon-Schaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 5xD - Ik und Weldon Schaft

Preis ab 34,00 €
Verfügbarkeit: 2147483605 Vorrätig

Abmessungen

BohrØ SchaftØ   Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
3 mm 6 62 20 14 36
3,1 - 3,7 mm 6 66 28 23 36
3,8 - 4,7 mm 6 74 36 29 36
4,8 - 6 mm 6 82 44 35 36
6,1 - 8 mm 8 91 53 43 36
8,1 - 10 mm 10 103 61 49 40
10,1 - 12 mm 12 118 71 56 45
12,1 - 14 mm 14 124 77 60 45
14,2 mm 16 124 77 60 45
14,25 - 16 mm 16 133 83 63 48
16,5 - 18 mm 18 143 93 71 48
18,5 - 20 mm 20 153 101 77 50

Universeller VHM-Bohrer für effizientes Bohren

Der VBU-Bohrer 5xD mit Innenkühlung (IK) und Weldon-Schaft stellt eine zuverlässige Werkzeuglösung für den professionellen Zerspanungsalltag dar. Er eignet sich hervorragend für die universelle Bearbeitung von Stahl, Edelstahl und Gusseisen. Dank der durchdachten Geometrie und der integrierten Kühlkanäle ermöglicht dieser Vollhartmetallbohrer eine reibungslose Spanabfuhr und konstante Standzeiten bei Bohrtiefen von bis zu 5xD.

VPE= 1 St.

Vorteile der VBU-Bohrer 5xD - Ik und Weldon Schaft

  • Universell einsetzbar in Stahl, Edelstahl und Gusseisen
  • Integrierte Innenkühlung für optimale Spanabfuhr und Temperaturkontrolle
  • Robuste Weldon-Spannfläche für verdrehsicheren Halt in der Werkzeugaufnahme
  • Erreicht zuverlässige Bohrtiefen bis zum Fünffachen des Durchmessers (5xD)
VBU-Bohrer 8xD mit IK & Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBU-Bohrer 8xD - Ik und Zylinderschaft

Preis ab 62,80 €
Verfügbarkeit: 2147483604 Vorrätig

Abmessungen

 BohrØ SchaftØ   Spirallänge Bohrtiefe
 D d(h6) L L2 L3 L4
3,0 - 3,7 mm 6 72 34 29 36
3,8 - 4,7 mm 6 81 43 36 36
4,8 - 6,0 mm 6 95 57 48 36
6,1 - 6,9 mm 8 114 76 66 36
7,0 - 8,0 mm 8 116 76 66 36
8,1 - 10 mm 10 142 95 83 40
10,1 - 12 mm 12 162 114 99 45
12,2 - 14 mm 14 178 133 116 45
14,2 - 16 mm 16 204 152 132 48
16,5 - 18 mm 18 223 171 149 48

VBU-Bohrer 8xD - Ik und Zylinderschaft

Der VHM-Bohrer mit Zylinderschaft ist speziell für tiefe und präzise Bohrungen ausgelegt. Durch die integrierte Innenkühlung wird eine effektive Spanabfuhr sowie eine hohe thermische Stabilität im anspruchsvollen Zerspanungsprozess erreicht. VPE = 1 St.

Vorteile der VBU-Bohrer 8xD - Ik und Zylinderschaft

  • Für große Bohrtiefen bis 8xD ausgelegt
  • Effiziente Innenkühlung für optimale Spanabfuhr
  • Ausführung in robustem Vollhartmetall
  • Zylinderschaft für flexiblen Einsatz in gängigen Aufnahmen
VHM-Bohrer VBS 3xD mit IK für Edelstahl | Rinaldi-Tools
Rinaldi-Tools GmbH

VBS-Bohrer 3xD - Ik und Zylinderschaft

Preis ab 44,70 €
Verfügbarkeit: 1000000 Vorrätig

Technische Daten

Bohrerart VBS
Werkstoff Edelstahl, Sonderwerkstoffe
Ausführung 3xD mit IK
Schaft Zylinderschaft
VPE 1 Stück

Abmessungen

BohrØ SchaftØ   Spirallänge Bohrtiefe
 D d(h6) L L2 L3 L4
1 mm 3 45 6 4 37
1,1 mm 3 45 6,5 4 36,5
1,2 mm 3 45 7 5 36
1,3 mm 3 45 8 5 35
1,4 mm 3 45 8,5 5 34,5
1,5 mm 3 50 9 6 39
1,6 mm 4 50 9,5 6 38,5
1,7 mm 4 50 10 6 38
1,8 mm 4 50 11 7 37
1,9 mm 4 50 11,5 7 36,5
2 mm 4 50 12 8 36
2,1 mm 4 55 12,5 8 40,5
2,2 mm 4 55 13 9 40
2,3 mm 4 55 14 9 39
2,4 mm 4 55 14,5 10 38,5
2,5 mm 4 55 15 10 38
2,6 mm 4 55 15,5 10 37,5
2,7 mm 4 55 16 11 37
2,8 mm 4 55 17 11 36
2,9 mm 4 55 17,5 12 35,5
3 - 3,7 mm 6 62 20 14 36
3,8 - 4,7 mm 6 66 24 17 36
4,8 - 6,0 mm 6 66 28 20 36
6,1 - 7,0 mm 8 79 34 24 36
7,1 - 8,0 mm 8 79 41 29 36
8,1 - 10 mm 10 89 47 35 40
10,1 - 12 mm 12 102 55 40 45
12,25 - 14 mm 14 107 60 43 45
14,25 - 16 mm 16 115 65 45 48
16,1 - 18 mm 18 123 73 51 48
18,5 - 20 mm 20 131 79 55 50

Leistungsstarker VBS-Bohrer 3xD für Edelstahl und Sonderwerkstoffe

Der VHM-Bohrer der Serie VBS ist eine durchdachte Lösung für anspruchsvolle Bohroperationen in schwer zerspanbaren Materialien. Mit einer Nutzlänge von 3xD und integrierter Innenkühlung unterstützt das Zerspanungswerkzeug einen effizienten Spanabtransport und eine wirksame Wärmeabfuhr. Der präzisionsgeschliffene Zylinderschaft schafft gute Voraussetzungen für einen sicheren Halt in professionellen Werkzeugaufnahmen.

Vorteile der VBS-Bohrer 3xD

  • Gezielte Wärmeabfuhr durch integrierte Innenkühlkanäle
  • Verschleißfester Vollhartmetall-Schneidstoff für anspruchsvolle Werkstoffe
  • Breites Abmessungsspektrum von 1 mm bis 20 mm Durchmesser
  • Speziell ausgelegt für rostfreie Stähle und hitzebeständige Sonderlegierungen
  • Robuster Zylinderschaft für den professionellen Einsatz
VBS-Bohrer 5xD IK Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VBS-Bohrer 5xD - Ik und Zylinderschaft

Preis ab 42,50 €
Verfügbarkeit: 1000000 Vorrätig

Technische Daten

Bohrerart VBS
Werkstoff Edelstahl, Sonderwerkstoffe
Ausführung 5xD mit IK
Schaft Zylinderschaft
VPE 1 Stück

Abmessungen

 BohrØ SchaftØ   Spirallänge Bohrtiefe
 D d(h6) L L2 L3 L4
1 mm 3 45 8 6 35
1,1 mm 3 45 9 7 34
1,2 mm 3 45 9,5 7 33,5
1,3 mm 3 45 10,5 8 32,5
1,4 mm 3 45 11 8 32
1,5 mm 3 50 12 9 36
1,6 mm 4 50 13 13 35
1,7 mm 4 50 13,5 10 34,5
1,8 mm 4 50 14,5 11 33,5
1,9 mm 4 50 15 11 33
2 mm 4 50 16 12 32
2,1 mm 4 55 17 13 36
2,2 mm 4 55 17,5 13 35,5
2,3 mm 4 55 18,50 14 34,5
2,4 mm 4 55 19 14 34
2,5 mm 4 55 20 15 33
2,6 mm 4 55 21 16 32
2,7 mm 4 55 21,5 16 31,5
2,8 mm 4 55 22,5 17 30,5
2,9 mm 4 55 23 17 30
3 - 3,7 mm 6 66 28 23 36
3,8 - 4,7 mm 6 74 36 29 36
4,8 - 6,0 mm 6 82 44 35 36
6,1 - 8 mm 8 91 53 43 36
8,1 - 10 mm 10 103 61 49 40
10,2 - 12 mm 12 118 71 56 45
12,2 - 14 mm 14 124 77 60 45
14,25 - 16 mm 16 133 83 63 48
16,5 - 18 mm 18 143 93 71 48
18,5 - 20 mm 20 153 101 77 50

Hochleistungs-VHM-Bohrer für anspruchsvolle Werkstoffe

Der VBS-Bohrer 5xD mit Zylinderschaft und Innenkühlung (IK) ist speziell für die prozesssichere Bearbeitung von Edelstahl und Sonderwerkstoffen ausgelegt. Er überzeugt durch einen optimierten Spanabfluss und unterstützt effiziente Arbeitsabläufe bei anspruchsvollen Bohroperationen bis zu einer Tiefe von 5xD.

Vorteile der VBS-Bohrer 5xD

  • Präzise Abstimmung auf die Zerspanung von Edelstahl und Sonderwerkstoffen
  • Effektive Wärmeabfuhr durch integrierte Innenkühlung (IK)
  • Hohe Stabilität dank Ausführung in langlebigem Vollhartmetall (VHM)
  • Robuster Zylinderschaft für sichere Spannung in gängigen Werkzeugaufnahmen
VBA-Alubohrer 3xD Zylinderschaft mit IK | Rinaldi-Tools
Rinaldi-Tools GmbH

VBA-Alubohrer 3xD - Zylinderschaft mit IK

Preis ab 42,40 €
Verfügbarkeit: 214748364 Vorrätig

VPE = 1 St.

Abmessungen

Durchmesser  Schaftdurchmesser Spirallänge  Gesamtlänge
 D d L2  L
3 mm 6 20 62
3,1 mm 6 20 62
3,2 mm 6 20 62
3,3 mm 6 20 62
3,4 mm 6 20 62
3,5 mm 6 20 62
3,6 mm 6 20 62
3,7 mm 6 20 62
3,8 mm 6 24 66
3,9 mm 6 24 66
4 mm 6 24 66
4,1 mm 6 24 66
4,2 mm 6 24 66
4,3 mm 6 24 66
4,4 mm 6 24 66
4,5 mm 6 24 66
4,6 mm 6 24 66
4,7 mm 6 24 66
4,8 mm 6 28 66
4,9 mm 6 28 66
5 mm 6 28 66
5,1 mm 6 28 66
5,2 mm 6 28 66
5,3 mm 6 28 66
5,4 mm 6 28 66
5,5 mm 6 28 66
5,6 mm 6 28 66
5,7 mm 6 28 66
5,8 mm 6 28 66
5,9 mm 6 28 66
6 mm 6 28 66
6,1 mm 8 34 79
6,2 mm 8 34 79
6,3 mm 8 34 79
6,4 mm 8 34 79
6,5 mm 8 34 79
6,6 mm 8 34 79
6,7 mm 8 34 79
6,8 mm 8 34 79
6,9 mm 8 34 79
7 mm 8 34 79
7,1 mm 8 41 79
7,2 mm 8 41 79
7,3 mm 8 41 79
7,4 mm 8 41 79
7,5 mm 8 41 79
7,6 mm 8 41 79
7,7 mm 8 41 79
7,8 mm 8 41 79
7,9 mm 8 41 79
8 mm 8 41 79
8,1 mm 10 47 89
8,2 mm 10 47 89
8,3 mm 10 47 89
8,4 mm 10 47 89
8,5 mm 10 47 89
8,6 mm 10 47 89
8,7 mm 10 47 89
8,8 mm 10 47 89
8,9 mm 10 47 89
9 mm 10 47 89
9,1 mm 10 47 89
9,2 mm 10 47 89
9,3 mm 10 47 89
9,4 mm 10 47 89
9,5 mm 10 47 89
9,6 mm 10 47 89
9,7 mm 10 47 89
9,8 mm 10 47 89
9,9 mm 10 47 89
10 mm 10 47 89
10,1 mm 12 55 102
10,2 mm 12 55 102
10,3 mm 12 55 102
10,4 mm 12 55 102
10,5 mm 12 55 102
10,6 mm 12 55 102
10,7 mm 12 55 102
10,8 mm 12 55 102
10,9 mm 12 55 102
11 mm 12 55 102
11,1 mm 12 55 102
11,2 mm 12 55 102
11,3 mm 12 55 102
11,4 mm 12 55 102
11,5 mm 12 55 102
11,6 mm 12 55 102
11,7 mm 12 55 102
11,8 mm 12 55 102
11,9 mm 12 55 102
12 mm 12 55 102
12,5 mm 14 60 107
13 mm 14 60 107
13,5 mm 14 60 107
14 mm 14 60 107
14,5 mm 16 65 115
15 mm 16 65 115
15,5 mm 16 65 115
16 mm 16 65 115
16,5 mm 18 73 123
17 mm 18 73 123
17,5 mm 18 73 123
18 mm 18 73 123
18,5 mm 20 79 131
19 mm 20 79 131
19,5 mm 20 79 131
20 mm 20 79 131

Leistungsstarker Alubohrer für präzise Ergebnisse

Dieser unbeschichtete Vollhartmetallbohrer mit Zylinderschaft ist konsequent auf die prozesssichere Bearbeitung von Aluminium und anderen NE-Metallen ausgelegt. Die integrierte Innenkühlung unterstützt einen reibungslosen Spantransport.

Vorteile der VBA-Alubohrer 3xD - Zylinderschaft mit IK

  • Gezielte Wärmeableitung durch die integrierten Kühlkanäle
  • Wirkt der Bildung von Aufbauschneiden bei der Aluminiumbearbeitung entgegen
  • Bewährtes unbeschichtetes K20-Hartmetallsubstrat für lange Einsatzzeiten
VBA-Alubohrer 3xD VHM-Bohrer für NE-Metalle | Rinaldi-Tools
Rinaldi-Tools GmbH

VBA-Alubohrer 3xD - Zylinderschaft

Preis ab 7,70 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

Bohrdurchmesser = Schaftdurchmesser Spirallänge Gesamtlänge
 D = d L2 L
2 mm 12 38
2,5 mm 14 43
2,8 - 3 mm 16 46
3,1 - 3,3 mm 18 49
3,4 -3,7 mm 20 52
3,8 - 4,2 mm 22 55
4,3 - 4,7 mm 24 58
4,8 - 5,3 mm 26 62
5,4 - 6 mm 28 66
6,1 - 6,7 mm 31 70
6,8 - 7,5 mm 34 74
7,6 - 8,5 mm 37 79
8,6 - 9,5 mm 40 84
9,6 - 10,5 mm 43 89
10,7 - 11,5 mm 47 95
12 - 13,1 mm 51 102
13,5 - 14 mm 54 107
14,3 - 15 mm 56 111
16 mm 58 115

VHM-Alubohrer 3xD für die präzise Zerspanung

Der unbeschichtete VBA-Alubohrer 3xD mit Zylinderschaft aus hochwertigem Vollhartmetall ist eine durchdachte Lösung für professionelle Bohroperationen in Aluminium und weiteren NE-Metallen. Er unterstützt effiziente Arbeitsabläufe und überzeugt durch seine prozesssichere Geometrie. Die VPE beträgt 1 St.

Vorteile der VBA-Alubohrer 3xD - Zylinderschaft

  • Spezialisiertes K20 Hartmetallsubstrat für NE-Metalle
  • Unbeschichtete Ausführung (Sorte RT220)
  • Praxisgerechte Zylinderschaftgeometrie
  • Flexible Nutzlänge bis 3xD
VBA-Alubohrer 5xD Zylinderschaft mit IK | Rinaldi-Tools
Rinaldi-Tools GmbH

VBA-Alubohrer 5xD - Zylinderschaft mit IK

Preis ab 54,00 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

Durchmesser  Schaftdurchmesser Spirallänge  Gesamtlänge
 D  d L2  L
3 mm 6 28 66
3,1 mm 6 28 66
3,2 mm 6 28 66
3,3 mm 6 28 66
3,4 mm 6 28 66
3,5 mm 6 28 66
3,6 mm 6 28 66
3,7 mm 6 28 66
3,8 mm 6 36 74
3,9 mm 6 36 74
4 mm 6 36 74
4,1 mm 6 36 74
4,2 mm 6 36 74
4,3 mm 6 36 74
4,4 mm 6 36 74
4,5 mm 6 36 74
4,6 mm 6 36 74
4,7 mm 6 36 74
4,8 mm 6 44 82
4,9 mm 6 44 82
5 mm 6 44 82
5,1 mm 6 44 82
5,2 mm 6 44 82
5,3 mm 6 44 82
5,4 mm 6 44 82
5,5 mm 6 44 82
5,6 mm 6 44 82
5,7 mm 6 44 82
5,8 mm 6 44 82
5,9 mm 6 44 82
6 mm 6 44 82
6,1 mm 8 53 91
6,2 mm 8 53 91
6,3 mm 8 53 91
6,4 mm 8 53 91
6,5 mm 8 53 91
6,6 mm 8 53 91
6,7 mm 8 53 91
6,8 mm 8 53 91
6,9 mm 8 53 91
7 mm 8 53 91
7,1 mm 8 53 91
7,2 mm 8 53 91
7,3 mm 8 53 91
7,4 mm 8 53 91
7,5 mm 8 53 91
7,6 mm 8 53 91
7,7 mm 8 53 91
7,8 mm 8 53 91
7,9 mm 8 53 91
8 mm 8 53 91
8,1 mm 10 61 103
8,2 mm 10 61 103
8,3 mm 10 61 103
8,4 mm 10 61 103
8,5 mm 10 61 103
8,6 mm 10 61 103
8,7 mm 10 61 103
8,8 mm 10 61 103
8,9 mm 10 61 103
9 mm 10 61 103
9,1 mm 10 61 103
9,2 mm 10 61 103
9,3 mm 10 61 103
9,4 mm 10 61 103
9,5 mm 10 61 103
9,6 mm 10 61 103
9,7 mm 10 61 103
9,8 mm 10 61 103
9,9 mm 10 61 103
10 mm 10 61 103
10,1 mm 12 71 118
10,2 mm 12 71 118
10,3 mm 12 71 118
10,4 mm 12 71 118
10,5 mm 12 71 118
10,6 mm 12 71 118
10,7 mm 12 71 118
10,8 mm 12 71 118
10,9 mm 12 71 118
11 mm 12 71 118
11,1 mm 12 71 118
11,2 mm 12 71 118
11,3 mm 12 71 118
11,4 mm 12 71 118
11,5 mm 12 71 118
11,6 mm 12 71 118
11,7 mm 12 71 118
11,8 mm 12 71 118
11,9 mm 12 71 118
12 mm 12 71 118
12,5 mm 14 77 124
13 mm 14 77 124
13,5 mm 14 77 124
14 mm 14 77 124
14,5 mm 16 83 133
15 mm 16 83 133
15,5 mm 16 83 133
16 mm 16 83 133
16,5 mm 18 93 143
17 mm 18 93 143
17,5 mm 18 93 143
18 mm 18 93 143
18,5 mm 20 101 153
19 mm 20 101 153
19,5 mm 20 101 153
20 mm 20 101 153

Vollhartmetall-Alubohrer 5xD mit Zylinderschaft und Innenkühlung

Der unbeschichtete VBA-Alubohrer 5xD ist präzise auf die spanabhebende Bearbeitung von NE-Metallen ausgerichtet. Gefertigt aus dem leistungsstarken K20-Hartmetallsubstrat RT220, überzeugt dieses Werkzeug durch eine zuverlässige Spanabfuhr bei tiefen Bohrungen. Die integrierte Innenkühlung unterstützt einen stabilen Temperaturhaushalt und verringert das Risiko von Aufbauschneiden bei der Aluminiumzerspanung maßgeblich.

Vorteile der VBA-Alubohrer 5xD

  • VPE = 1 St.
  • RT220: Unbeschichtetes K20 Hartmetallsubstrat für die Bearbeitung von NE-Metallen
  • Integrierte Innenkühlung (IK) für den effizienten Abtransport der Späne
  • Ausgelegt auf eine Bohrtiefe von 5xD für tiefe und maßhaltige Bearbeitungen
  • Robuster Zylinderschaft für eine sichere Spannung in gängigen Haltersystemen
VBA-Alubohrer 5xD Zylinderschaft für NE-Metalle | Rinaldi-Tools
Rinaldi-Tools GmbH

VBA-Alubohrer 5xD - Zylinderschaft

Preis ab 7,10 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

Durchmesser = Schaftdurchmesser Spirallänge Gesamtlänge
 D = d L2 L
2 mm 24 49
2,5 mm 30 57
2,8 - 3 mm 33 61
3,5 mm 39 70
3,8 - 4,2 mm 43 75
4,5 mm 47 80
4,8 - 5 mm 52 86
5,5 - 6 m 57 93
6,5 mm 63 101
6,8 - 7,5 mm 69 109
7,8 - 8,5 mm 75 117
8,8 -9,5 mm 81 125
9,8 - 10,5 mm 87 133
10,8 - 11,5 mm 94 142
12 - 13  mm 101 151
13,5 - 14 mm 108 160
14,5 - 15 mm 114 169
15,5 - 16 mm 120 178

VHM-Bohrer für Aluminium und NE-Metalle

Der unbeschichtete VBA-Alubohrer 5xD mit Zylinderschaft ist auf die effiziente Zerspanung von Nichteisenmetallen ausgelegt. Das K20-Hartmetallsubstrat (RT220) unterstützt eine präzise Bohrungsherstellung. VPE = 1 St.

Vorteile der VBA-Alubohrer 5xD - Zylinderschaft

  • Ausgelegt für die Bearbeitung von NE-Metallen wie Aluminium
  • Gefertigt aus unbeschichtetem K20-Hartmetallsubstrat für eine scharfe Schneide
  • Verfügt über einen Zylinderschaft für flexible Einsatzmöglichkeiten
  • Ermöglicht Bohrtiefen bis 5xD
VBA-Alubohrer 8xD VHM mit Zylinderschaft & IK | Rinaldi-Tools
Rinaldi-Tools GmbH

VBA-Alubohrer 8xD - Zylinderschaft mit IK

Preis ab 108,90 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

Durchmesser  Schaftdurchmesser Spirallänge  Gesamtlänge
 D  d L2  L
3 mm 6 34 72
3,1 mm 6 34 72
3,2 mm 6 34 72
3,3 mm 6 34 72
3,4 mm 6 34 72
3,5 mm 6 34 72
3,6 mm 6 34 72
3,7 mm 6 34 72
3,8 mm 6 43 81
3,9 mm 6 43 81
4 mm 6 43 81
4,1 mm 6 43 81
4,2 mm 6 43 81
4,3 mm 6 43 81
4,4 mm 6 43 81
4,5 mm 6 43 81
4,6 mm 6 43 81
4,7 mm 6 43 81
4,8 mm 6 57 95
4,9 mm 6 57 95
5 mm 6 57 95
5,1 mm 6 57 95
5,2 mm 6 57 95
5,3 mm 6 57 95
5,4 mm 6 57 95
5,5 mm 6 57 95
5,6 mm 6 57 95
5,7 mm 6 57 95
5,8 mm 6 57 95
5,9 mm 6 57 95
6 mm 6 57 95
6,1 mm 8 76 114
6,2 mm 8 76 114
6,3 mm 8 76 114
6,4 mm 8 76 114
6,5 mm 8 76 114
6,6 mm 8 76 114
6,7 mm 8 76 114
6,8 mm 8 76 114
6,9 mm 8 76 114
7 mm 8 76 114
7,1 mm 8 76 114
7,2 mm 8 76 114
7,3 mm 8 76 114
7,4 mm 8 76 114
7,5 mm 8 76 114
7,6 mm 8 76 114
7,7 mm 8 76 114
7,8 mm 8 76 114
7,9 mm 8 76 114
8 mm 8 76 114
8,1 mm 10 95 142
8,2 mm 10 95 142
8,3 mm 10 95 142
8,4 mm 10 95 142
8,5 mm 10 95 142
8,6 mm 10 95 142
8,7 mm 10 95 142
8,8 mm 10 95 142
8,9 mm 10 95 142
9 mm 10 95 142
9,1 mm 10 95 142
9,2 mm 10 95 142
9,3 mm 10 95 142
9,4 mm 10 95 142
9,5 mm 10 95 142
9,6 mm 10 95 142
9,7 mm 10 95 142
9,8 mm 10 95 142
9,9 mm 10 95 142
10 mm 10 95 142
10,1 mm 12 114 162
10,2 mm 12 114 162
10,3 mm 12 114 162
10,4 mm 12 114 162
10,5 mm 12 114 162
10,6 mm 12 114 162
10,7 mm 12 114 162
10,8 mm 12 114 162
10,9 mm 12 114 162
11 mm 12 114 162
11,1 mm 12 114 162
11,2 mm 12 114 162
11,3 mm 12 114 162
11,4 mm 12 114 162
11,5 mm 12 114 162
11,6 mm 12 114 162
11,7 mm 12 114 162
11,8 mm 12 114 162
11,9 mm 12 114 162
12 mm 12 114 162
12,5 mm 14 133 178
13 mm 14 133 178
13,5 mm 14 133 178
14 mm 14 133 178

Leistungsstarker Vollhartmetall-Bohrer für tiefe Bohrungen in NE-Metallen

Die VBA-Alubohrer 8xD mit Zylinderschaft und Innenkühlung (IK) sind speziell auf die anspruchsvolle Zerspanung von Aluminium, Kupfer und anderen weichen NE-Metallen ausgerichtet. Gefertigt aus dem unbeschichteten K20-Hartmetallsubstrat (RT220), beugt dieses Werkzeug der Bildung von Aufbauschneiden zuverlässig vor. Die integrierten Kühlkanäle sichern auch bei der Bearbeitungstiefe von 8xD eine kontinuierliche Spanabfuhr und verhindern ein Festfressen der Späne. (VPE = 1 St.)

Vorteile der VBA-Alubohrer 8xD

  • Unbeschichtetes K20-Hartmetallsubstrat (RT220) reduziert Materialaufschmierungen bei NE-Metallen deutlich
  • Integrierte Innenkühlung (IK) sorgt für effiziente Wärmeabfuhr und unterstützt eine sichere Spanabfuhr
  • Ausgelegt für eine Bohrtiefe von 8xD, ideal für tiefe Präzisionsbohrungen
  • Stabiler Zylinderschaft für einen sicheren Halt in modernen Werkzeugaufnahmen
  • Verpackungseinheit (VPE): 1 Stück
VHM-Flachbohrer 2xD Zylinderschaft | Rinaldi-Tools
Rinaldi-Tools GmbH

VHM-Flachbohrer 2xD - Zylinderschaft

Preis ab 31,70 €
Verfügbarkeit: 214748361 Vorrätig

Abmessungen

BohrØ SchaftØ   Spirallänge
 D  d2 (h6) L1  L2
3,0 - 3,3 mm 6 50 16
3,4 - 4,0 mm 6 50 18
4,1 - 4,4 mm 6 60 20
4,5 - 5,0 mm 6 60 22
5,1 - 5,6 mm 6 60 24
5,7 - 6,0 mm 6 60 26
6,1 - 6,3 mm 8 70 28
6,4 - 7,0 mm 8 70 30
7,1 - 8,0 mm 8 70 34
8,1 - 8,6 mm 10 80 38
8,7 - 9,0 mm 10 80 40
9,1 - 9,6 mm 10 80 42
9,7 - 10 mm 10 80 45
10,1 - 10,3 mm 12 90 46
10,4 - 11 mm 12 90 48
11,1 - 11,6 mm 12 90 50
11,7 - 12 mm 12 90 52
12,5 mm 14 100 54
13,0 mm 14 100 56
13,5 - 14,0 mm 14 100 58
14,5 - 15,0 mm 16 105 62
15,5 - 16,0 mm 16 115 64
16,5 - 18,0 mm 18 125 70
18,5 - 19,0 mm 20 135 75
19,5 - 20,0 mm 20 145 75

VHM-Flachbohrer 2xD mit Zylinderschaft

Der VHM-Flachbohrer 2xD ist speziell für präzise 180°-Flachbohrungen konzipiert und auf den professionellen Einsatz in der modernen Zerspanung ausgerichtet. VPE = 1 St.

Vorteile der VHM-Flachbohrer 2xD

  • Direkte Herstellung planer Bohrungsgründe dank 180°-Stirngeometrie
  • Sichere und exakte Spannung in handelsüblichen Aufnahmen durch den Zylinderschaft (h6)
  • Flexible Einsatzmöglichkeiten durch ein breites Abmessungsspektrum von 3,0 bis 20,0 mm
VHM-Flachbohrer 5xD Zylinderschaft mit IK | Rinaldi-Tools
Rinaldi-Tools GmbH

VHM-Flachbohrer 5xD - Zylinderschaft mit IK

Preis ab 73,70 €
Verfügbarkeit: 214748364 Vorrätig

Abmessungen

BohrØ SchaftØ   Spirallänge
 D  d2 (h6) L1  L2
3,0 - 3,7 mm 6 66 28
3,8 - 4,7 mm 6 74 36
4,8 - 6,0 mm 6 82 44
6,1 - 8,0 mm 8 91 53
8,1 - 10 mm 10 103 61
10,2 - 12 mm 12 118 71
12,5 - 14 mm 14 124 77
14,5 - 16,0 mm 16 133 83
16,5 - 18,0 mm 18 143 93
18,5 - 20,0 mm 20 153 101

Bohren von exakten Flachgründen

Der VHM-Flachbohrer 5xD mit Zylinderschaft und Innenkühlung (IK) ist für das Erzeugen präziser ebener Bohrungsgründe konzipiert. Sein 180°-Spitzenwinkel erleichtert zudem das Anbohren auf runden Flächen. Die PVD-Hartmetallsorte RT370 bietet eine gute Verschleißfestigkeit. VPE = 1 St.

Vorteile der VHM-Flachbohrer 5xD

  • Integrierte Innenkühlung für eine zuverlässige Spanabfuhr bei tiefen Bohrungen
  • PVD-Hartmetallsorte RT370 für eine beständige Schneidkante
  • Eignet sich für die Zerspanung von Stahl, Edelstahl und Gusswerkstoffen
  • 180°-Spitzenwinkel ideal für Sacklöcher mit geradem Grund
  • Stabiler Zylinderschaft für einen sicheren Sitz im Haltersystem
VHM-Bohrfräser BNF RT340 90° – 5-in-1 | Rinaldi-Tools
Rinaldi-Tools GmbH

VHM-Bohrfräser BNF-... RT340

Preis ab 25,90 €
Verfügbarkeit: 999999 Vorrätig

Technische Daten

Fräserart Bohrfräser
Spitzenwinkel 90°
Spiralwinkel 30°
Werkstoff Stahl, Edelstahl, Aluminium
Schaft Zylinderschaft
Schneiden 2
Sorte RT340: PVD-Beschichtetes Feinkorn-Hartmetall für die allgem. Anwendung im Fräsen (VHM)
VPE 1 Stück

Abmessungen

D d(h6) H L Z
BNF-Z2-D3.0 RT340 3 4 6 50 2
BNF-Z2-D4.0 RT340 4 5 8 50 2
BNF-Z2-D5.0 RT340 5 6 10 50 2
BNF-Z2-D6.0 RT340 6 8 12 60 2
BNF-Z2-D8.0 RT340 8 10 16 70 2
BNF-Z2-D10.0 RT340 10 12 18 70 2
BNF-Z2-D12.0 RT340 12 12 20 70 2
BNF-Z2-D16.0 RT340 16 16 26 80 2
BNF-Z2-D20.0 RT340 20 20 32 100 2

VHM-Bohrfräser BNF RT340 für vielseitige Bearbeitungsaufgaben

Der VHM-Bohrfräser BNF RT340 ist ein kombiniertes Zerspanungswerkzeug, das fünf grundlegende Bearbeitungsfunktionen in sich vereint. Mit diesem Multifunktionsfräser lassen sich Prozesse wie Senken, Fräsen, Anfasen, Anbohren und das Herstellen von V-Nuten effizient durchführen. Diese 5-in-1-Lösung reduziert die erforderliche Werkzeugvielfalt und unterstützt wirtschaftliche Arbeitsabläufe bei der Bearbeitung von Stahl, Edelstahl und Aluminium.

Vorteile der VHM-Bohrfräser BNF RT340

  • Vereint Senken, Fräsen, Anfasen, Anbohren und V-Nut-Fräsen in einem Werkzeug
  • Reduziert Werkzeugkosten und minimiert notwendige Werkzeugwechsel
  • Universell einsetzbar in Stahl, Edelstahl und Aluminiumlegierungen
  • PVD-beschichtetes Feinkorn-Hartmetall (RT340) für stabile Zerspanungsprozesse
  • Saubere Arbeitsergebnisse dank 90°-Spitzenwinkel und 30°-Spiralwinkel
