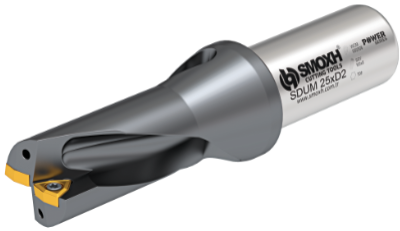

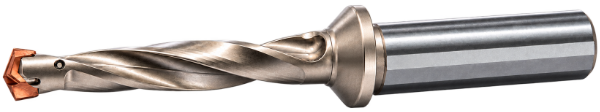

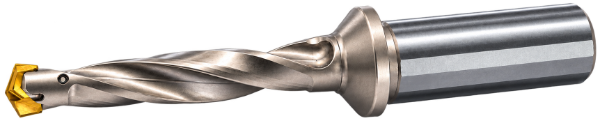

SPMG BOHRER
AKTION

HIER KLICKEN

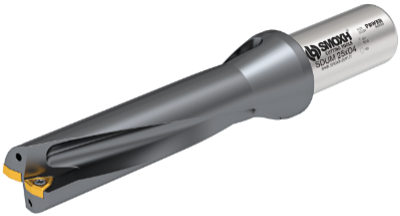

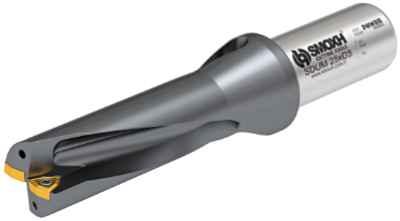

2xd

1 SPMG-BOHRER nach wahl

+10 spmg...-PM RT330
für stahl & edelstahl
als set zum sonderpreis

(2xd, 3xd, 4xd und 5xd)

5xd

4xd

3xd

DIE NEUE VHM-FRÄSER-SERIE VON RINALDI-TOOLS

MEHR INFOS

AKTION!

10 Gewindeplatten
mit Spanformer

2,9 GHz Dual‑Core Intel Core i5
256 GB SSD auf PCIe Basis (On‑Board)
8 GB 2133 MHz LPDDR3 Arbeitsspeicher

ADD TO CART

Mehr Infos

NEU!

nur 59,- €

GEWINDEPLATTEN

In versch. Ausführungen

MIT SPANFORMER

Gewindeplatten Sets

Mehr Infos

CERMET mit TiAlN Beschichtung

DCGT-SF

Zum Artikel

Für die Schlichtbearbeitung in Stahl und Edelstahl bei hoher Oberflächengüte

CNMG-SF

DNMG-SF

CCGT-SF

VNMG-SF

VCGT-SF

VBGT-SF

Zum Artikel Zum Artikel Zum Artikel Zum Artikel Zum Artikel Zum Artikel

SCHRAUBENDREHER

DREHMOMENT

Mehr Infos

129€

SETS

schruppen & schlichten

spanteiler

mit

VHM HPC-Fräser

MEHR INFOS

UNSERE AKTIONEN

NEU IM PROGRAMM

UNSERE KOSTENLOSEN KATALOGE

Rinaldi-Tools Werkzeugübersicht 2024

ab 0,00 €

Verfügbarkeit: 2147483619 Vorrätig

Kostenlose Print-Ausgabe unseres aktuellen "Best of" Übersichtskataloges für das Jahr 2024.

Auch als Download erhältlich.

Rinaldi-Tools Formen- und Werkzeugbau 2024

ab 0,00 €

Verfügbarkeit: 2147483632 Vorrätig

Kostenlose Print-Ausgabe unseres aktuellen "Formen- und Werkzeugbau" Übersichtskataloges für das Jahr 2024.

Rinaldi-Tools Prisma-Line

ab 0,00 €

Verfügbarkeit: 2147483646 Vorrätig

Kostenlose Print-Ausgabe unserer aktuellen "Prisma-Line" Broschüre.

	BohrØ	SpannØ	Bohrtiefe	SPMG
12.5XD2	12,5	20	25	050204
13XD2	13	20	26	050204
13.5XD2	13,5	20	27	050204
14XD2	14	20	28	050204
14.5XD2	14,5	20	29	050204
15XD2	15	20	30	050204
15.5XD2	15,5	20	31	060204
16XD2	16	25	32	060204
16.5XD2	16,5	25	33	060204
17XD2	17	25	34	060204
17.5XD2	17,5	25	35	060204
18XD2	18	25	36	060204
18.5XD2	18,5	25	37	060204
19XD2	19	25	38	060204
19.5XD2	19,5	25	39	060204
20XD2	20	25	40	060204
20.5XD2	20,5	25	41	060204
21XD2	21	25	42	060204
21.5XD2	21,5	25	43	060204
22XD2	22	25	44	07T308
22.5XD2	22,5	25	45	07T308
23XD2	23	25	46	07T308
23.5XD2	23,5	25	47	07T308
24XD2	24	25	48	07T308
24.5XD2	24,5	25	49	07T308
25XD2	25	25	50	07T308
25.5XD2	25,5	25	51	07T308
26XD2	26	25	52	07T308
26.5XD2	26,5	25	53	07T308
27XD2	27	25	54	07T308
27.5XD2	27,5	25	55	07T308
28XD2	28	25	56	090408
28.5XD2	28,5	25	57	090408
29XD2	29	25	58	090408
29.5XD2	29,5	25	59	090408
30XD2	30	32	60	090408
31XD2	31	32	62	090408
32XD2	32	32	64	090408
33XD2	33	32	66	090408
34XD2	34	32	68	110408
35XD2	35	32	70	110408
36XD2	36	32	72	110408
37XD2	37	32	74	110408
38XD2	38	32	76	110408
39XD2	39	32	78	110408
40XD2	40	32	80	110408
41XD2	41	32	82	110408
42XD2	42	32	84	140512
43XD2	43	32	86	140512
44XD2	44	32	88	140512
45XD2	45	40	90	140512
46XD2	46	40	92	140512
47XD2	47	40	94	140512
48XD2	48	40	96	140512
49XD2	49	40	98	140512
50XD2	50	40	100	140512

BohrØ	SpannØ	Bohrtiefe	SPMG
12,5	20	37	050204
13	20	39	050204
13,5	20	40,5	050204
14	20	42	050204
14,5	20	43,5	050204
15	20	45	050204
15,5	20	46,5	060204
16	25	48	060204
16,5	25	49,5	060204
17	25	51	060204
17,5	25	52,5	060204
18	25	54	060204
18,5	25	55,5	060204
19	25	57	060204
19,5	25	58,5	060204
20	25	60	060204
20,5	25	61,5	060204
21	25	63	060204
21,5	25	64,5	060204
22	25	66	07T308
22,5	25	67,5	07T308
23	25	69	07T308
23,5	25	70,5	07T308
24	25	72	07T308
24,5	25	73,5	07T308
25	25	75	07T308
25,5	25	76,5	07T308
26	25	78	07T308
26,5	25	79,5	07T308
27	25	81	07T308
27,5	25	82,5	07T308
28	25	84	090408
28,5	25	85,5	090408
29	25	87	090408
29,5	25	88,5	090408
30	32	90	090408
31	32	93	090408
32	32	96	090408
33	32	99	090408
34	32	102	110408
35	32	105	110408
36	32	108	110408
37	32	111	110408
38	32	114	110408
39	32	117	110408
40	32	120	110408
41	32	123	110408

BohrØ	SpannØ	Bohrtiefe	SPMG
12,5	20	52	050204
13	20	52	050204
13,5	20	52	050204
14	20	56	050204
14,5	20	56	050204
15	20	60	050204
15,5	20	60	060204
16	25	64	060204
16,5	25	66	060204
17	25	68	060204
17,5	25	70	060204
18	25	72	060204
18,5	25	74	060204
19	25	76	060204
19,5	25	78	060204
20	25	80	060204
20,5	25	82	060204
21	25	84	060204
21,5	25	86	060204
22	25	88	07T308
22,5	25	90	07T308
23	25	92	07T308
23,5	25	94	07T308
24	25	96	07T308
24,5	25	98	07T308
25	25	100	07T308
25,5	25	102	07T308
26	25	104	07T308
26,5	25	106	07T308
27	25	108	07T308
27,5	25	110	07T308
28	25	112	090408
28,5	25	114	090408
29	25	116	090408
29,5	25	118	090408
30	32	120	090408
31	32	124	090408
32	32	128	090408
33	32	132	090408
34	32	136	110408
35	32	140	110408
36	32	144	110408
37	32	148	110408
38	32	152	110408
39	32	156	110408
40	32	160	110408

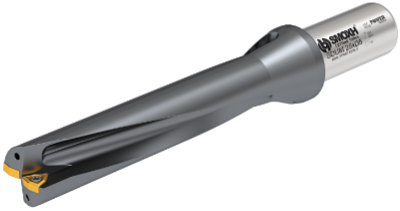

	BohrØ	SpannØ	Bohrtiefe 5xD	SPMG
SDUM 13XD5	13	20	65	050204
SDUM 14XD5	14	20	70	050204
SDUM 15XD5	15	20	75	050204
SDUM 16XD5	16	25	80	060204
SDUM 17XD5	17	25	85	060204
SDUM 18XD5	18	25	90	060204
SDUM 19XD5	19	25	95	060204
SDUM 20XD5	20	25	100	060204

Plattengröße	16
Innen/Außengewinde	Außen
Richtung	Rechts
Gewindetyp	Metrisch
Profil	Vollprofil
Anwendung	Stahl, Edelstahl, Sonderwerkstoffe, NE-Metalle
Flankenwinkel	60°
Sorte	RT315 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung
VPE	5 x 2 St.

	ISO	Steigung	I.C	S	d
2 x 16ER-V-ISO-1,0-G RT315	16	1,0 mm	9,525	3,52	4
2 x 16ER-V-ISO-1,25-G RT315	16	1,25 mm	9,525	3,52	4
2 x 16ER-V-ISO-1,5-G RT315	16	1,5 mm	9,525	3,52	4
2 x 16ER-V-ISO-1,75-G RT315	16	1,75 mm	9,525	3,52	4
2 x 16ER-V-ISO-2,0-G RT315	16	2,0 mm	9,525	3,52	4

Plattengröße	16
Innen/Außengewinde	Innen
Richtung	Rechts
Gewindetyp	Metrisch
Profil	Vollprofil
Anwendung	Stahl, Edelstahl, Sonderwerkstoffe, NE-Metalle
Flankenwinkel	60°
Sorte	RT315 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung
VPE	5 x 2 St.

Stechhalter	GTN Schwert
Stechsystem	GTN-System
VPE	1 Stück

	Stechbreite	H	W	L	h
GTN Schwert 26-2	2 mm	26	1,6	110	21
GTN Schwert 32-2	2 mm	32	1,6	150	25
GTN Schwert 26-3	3 mm	26	2,4	110	21
GTN Schwert 32-3	3 mm	32	2,4	150	25
GTN Schwert 32-4	4 mm	32	3,2	150	25

Stechplatte	GTN...RT300
Werkstoffe	Stahl und Edelstahl
Stechsystem	GTN-System
Beschichtung	RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
VPE	10 Stück

	Stechbreite	W	r
GTN-2 RT300	2 mm	2,20	0,20
GTN-3 RT300	3 mm	3,10	0,20
GTN-4 RT300	4 mm	4,10	0,20

Fräserart	VHM-HPC-Fräser Set
Spiralwinkel	35°/38°
Werkstoff	Stahl, Edelstahl, Guss
Anwendungen	Schruppen und Schlichten
Ausführung	Standardlänge
Schaft	Weldon Schaft
Zähne	4
Beschichtung	RT405: PVD-TiAlN-Beschichtete High-Performance-Sorte für VHM-Fräser
VPE	1 Stück

	d(h6)	d1	H	M	L	Z
6	6	5,7	13	21	57	4
8	8	7,7	19	27	63	4
10	10	9,5	22	32	72	4
12	12	11,5	26	38	83	4

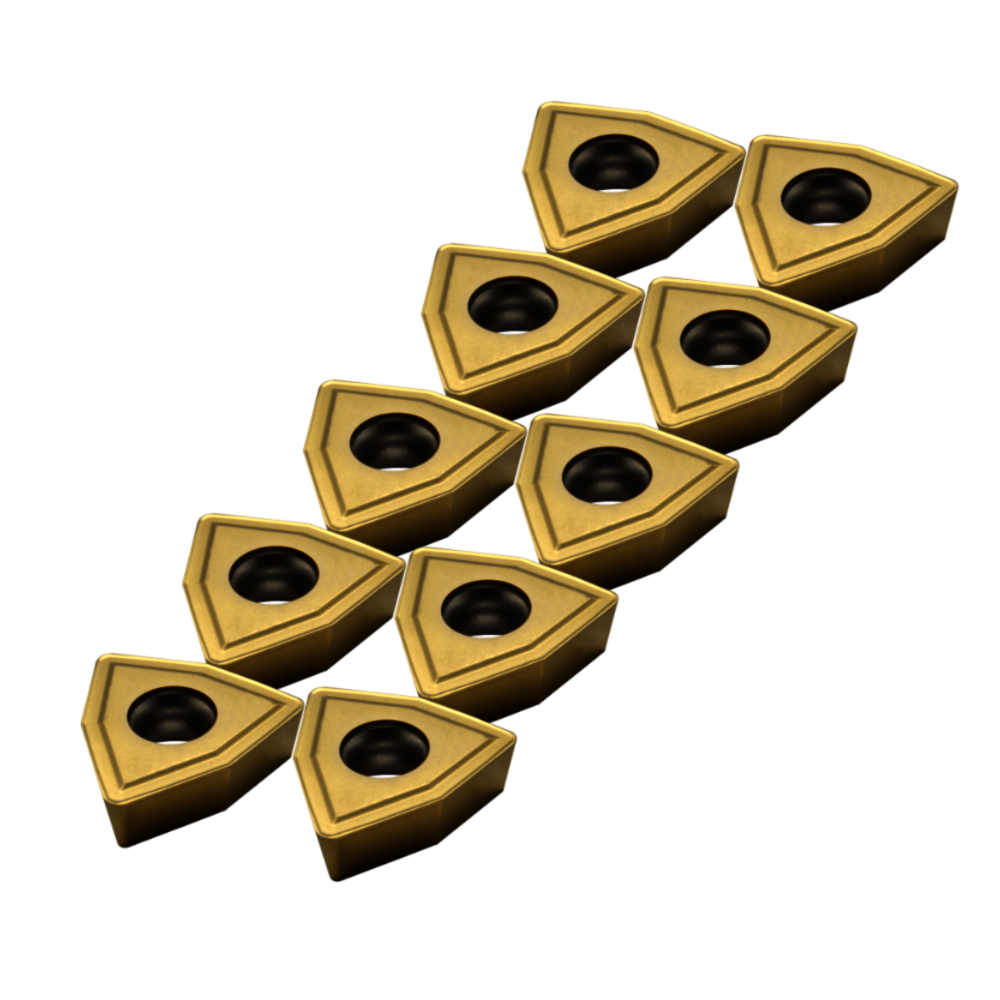

Plattenform	SPMG
Anwendung	Stahl und Edelstahl
Sorte	RT330: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
VPE	10 Stück

	r	L	I.C	S
SPMG 050204-PM-RT330	0,4	5	5	2,38
SPMG 060204-PM-RT330	0,4	6	6	2,38
SPMG 07T308-PM-RT330	0,8	7,94	7,94	3,97
SPMG 090408-PM-RT330	0,8	9,8	9,8	4,30
SPMG 110408-PM-RT330	0,8	11,5	11,5	4,80
SPMG 140512-PM-RT330	1,2	14,3	14,3	5,20

	D	r	d	H	L	Z
KFS-Z2-D0.3 RT405	0,3	0,15	4	0,5	50	2
KFS-Z2-D0.4 RT405	0,4	0,2	4	0,6	50	2
KFS-Z2-D0.5 RT405	0,5	0,25	4	0,8	50	2
KFS-Z2-D0.6 RT405	0,6	0,3	4	0,9	50	2
KFS-Z2-D0.7 RT405	0,7	0,35	4	1	50	2
KFS-Z2-D0.8 RT405	0,8	0,4	4	1,2	50	2
KFS-Z2-D0.9 RT405	0,9	0,45	4	1,3	50	2
KFS-Z2-D1.0 RT405	1	0,5	4	1,5	50	2
KFS-Z2-D1.2 RT405	1,2	0,6	4	1,8	50	2
KFS-Z2-D1.4 RT405	1,4	0,7	4	2	50	2
KFS-Z2-D1.5 RT405	1,5	0,75	4	2,3	50	2
KFS-Z2-D1.6 RT405	1,6	0,8	4	2,5	50	2
KFS-Z2-D1.8 RT405	1,8	0,9	4	2,7	50	2
KFS-Z2-D2.0 RT405	2	1	4	3	50	2
KFS-Z2-D2.5 RT405	2,5	1,25	4	3,7	50	2
KFS-Z2-D3.0 RT405	3	1,5	4	4,5	50	2

	ISO	Steigung	I.C	S	d
16IR-V-ISO-1,0-G RT315	16	1,0mm	9,525	3,52	4
16IR-V-ISO-1,25-G RT315	16	1,25mm	9,525	3,52	4
16IR-V-ISO-1,5-G RT315	16	1,5mm	9,525	3,52	4
16IR-V-ISO-1,75-G RT315	16	1,75mm	9,525	3,52	4
16IR-V-ISO-2,0-G RT315	16	2,0mm	9,525	3,52	4
16IR-V-ISO-2,5-G RT315	16	2,5mm	9,525	3,52	4
16IR-V-ISO-3,0-G RT315	16	3,0mm	9,525	3,52	4

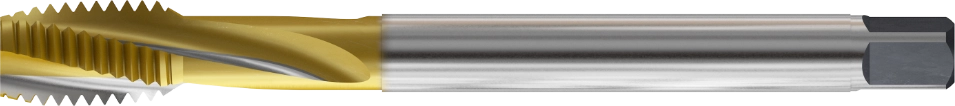

	D(m8)	d(h6)	D2(m7)	L	L2	L3	L1
VSB-M4-3xD-Z	3,3	6	4,5	66	28	36	11,4
VSB-M5-3xD-Z	4,2	6	6	66	28	36	13,6
VSB-M6-3xD-Z	5	8	7	79	41	36	16,5
VSB-M8-3xD-Z	6,75	10	9,5	89	47	40	21
VSB-M8x1,0-3xD-Z	7	10	9,8	89	47	40	21
VSB-M10-3xD-Z	8,5	12	12	102	55	45	25,5
VSB-M10x1,0-3xD-Z	9	12	12	102	55	45	25,5
VSB-M12-3xD-Z	10,25	14	14	107	60	45	30
VSB-M14-3xD-Z	12	16	16	115	65	48	34,5
VSB-M16-3xD-Z	14	18	18	123	73	48	38,5

	h=H	B	L	f	t max	d Max
BDKTR 2525-K3C t max:40 für MG../MR 300 (3mm)	25	25	170	25,4	40	84
BDKTL 2525-K3C t max:40 für MG../MR 300 (3mm)	25	25	170	25,4	40	84
BDKTR 2525-K4C t max:40 für MG../MR 400 (4mm)	25	25	170	25,4	40	84
BDKTL 2525-K4C t max:40 für MG../MR 400 (4mm)	25	25	170	25,4	40	84

Fräserart	VHM-Kugelfräser
Spiralwinkel	35°
Werkstoff	Stahl, Edelstahl, Guss
Anwendungen	Mittlere Bearbeitung, Schlichten
Ausführung	Standardlänge
Schaft	Zylinderschaft
Schneiden	2
Sorte	RT405: PVD-TiAlN-Beschichtete High-Performance-Sorte für VHM-Fräser
VPE	1 Stück

Werkzeug	VHM-Kernloch-Kurzstufenbohrer
Werkstoff	Stahl, Edelstahl, Guss
Nutzlänge	3xD
Schaft	Zylinderschaft
VPE	1 Stück

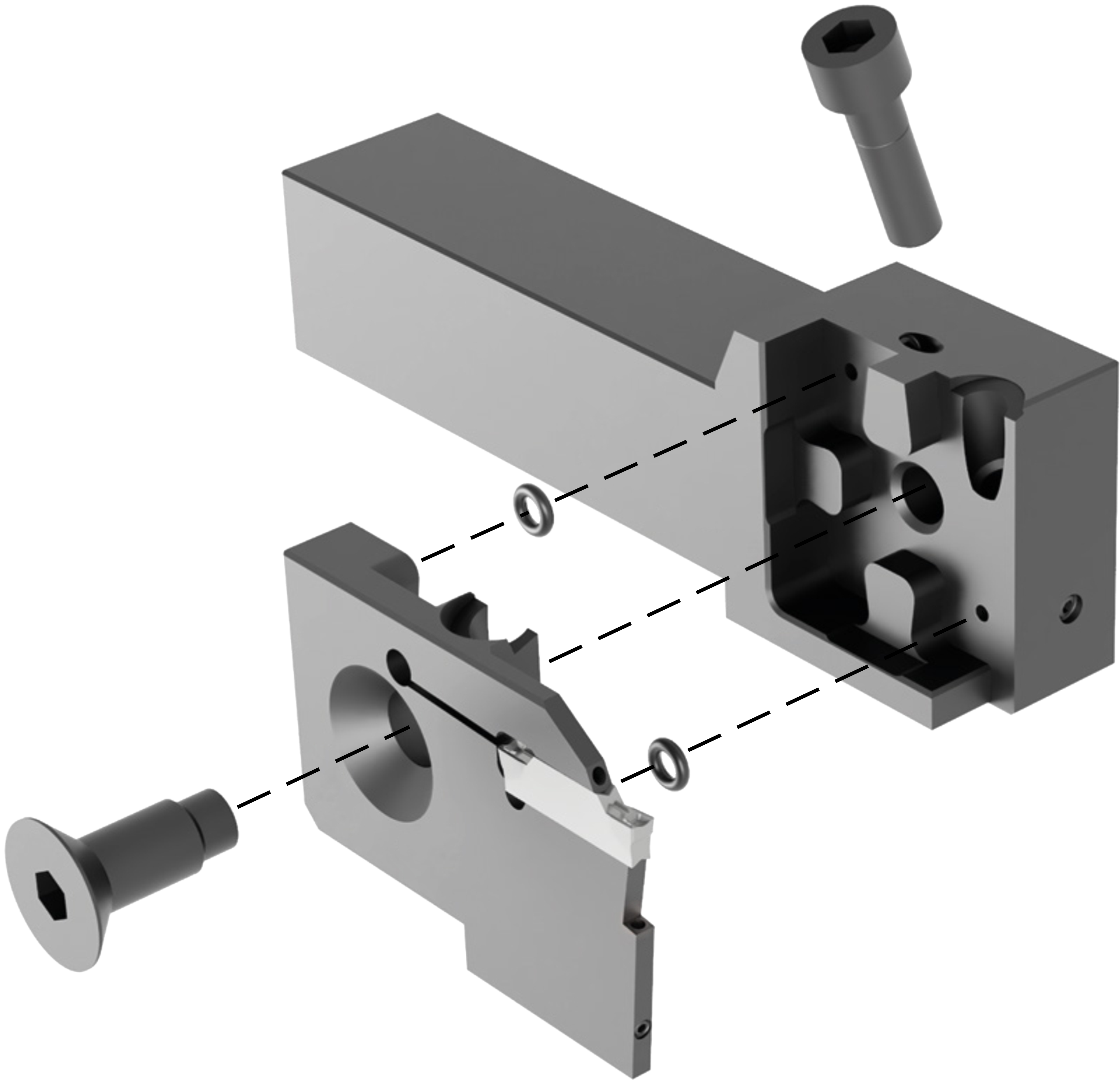

Stechhalter	BDKTR/L t max:40
Anwendung	Außenstechen
Stechsystem	MGM./MRM.-System
Stechplatte	MGMN/MGMR/MRMN
VPE	1 Stück

Plattenform	DCMT
Bearbeitung	Mittlere Bearbeitung und Schlichten
Werkstoff	Stahl und Edelstahl
Sorte	RT250X: PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
VPE	10 Stück

	r	L	I.C.	S	d
DCMT 11T304-HF RT250X	0,4	11,6	9,525	3,97	4,4
DCMT 11T308-HF RT250X	0,8	11,6	9,525	3,97	4,4

Fräsertyp	Schwalbenschwanzfräser
Platte	DCM. 11T304
Winkel	55/60°
VPE	1 Stück

	D	Z	Z1*	d	L	a°	a1°	ap
BKRF60 DC11 D32 W20 L120 Z02	32	2	2	20	120	60	30	10
BKRF60 DC11 D40 W25 L120 Z02	40	2	2	25	120	60	30	10
BKRF60 DC11 D50 W25 L120 Z04	50	4	4	25	120	60	30	18
BKRF55 DC11 D60 W25 L120 Z04	60	4	6	25	120	55	35	24
BKRF60 DC11 D80 W32 L120 Z04	80	4	8	32	120	60	30	34

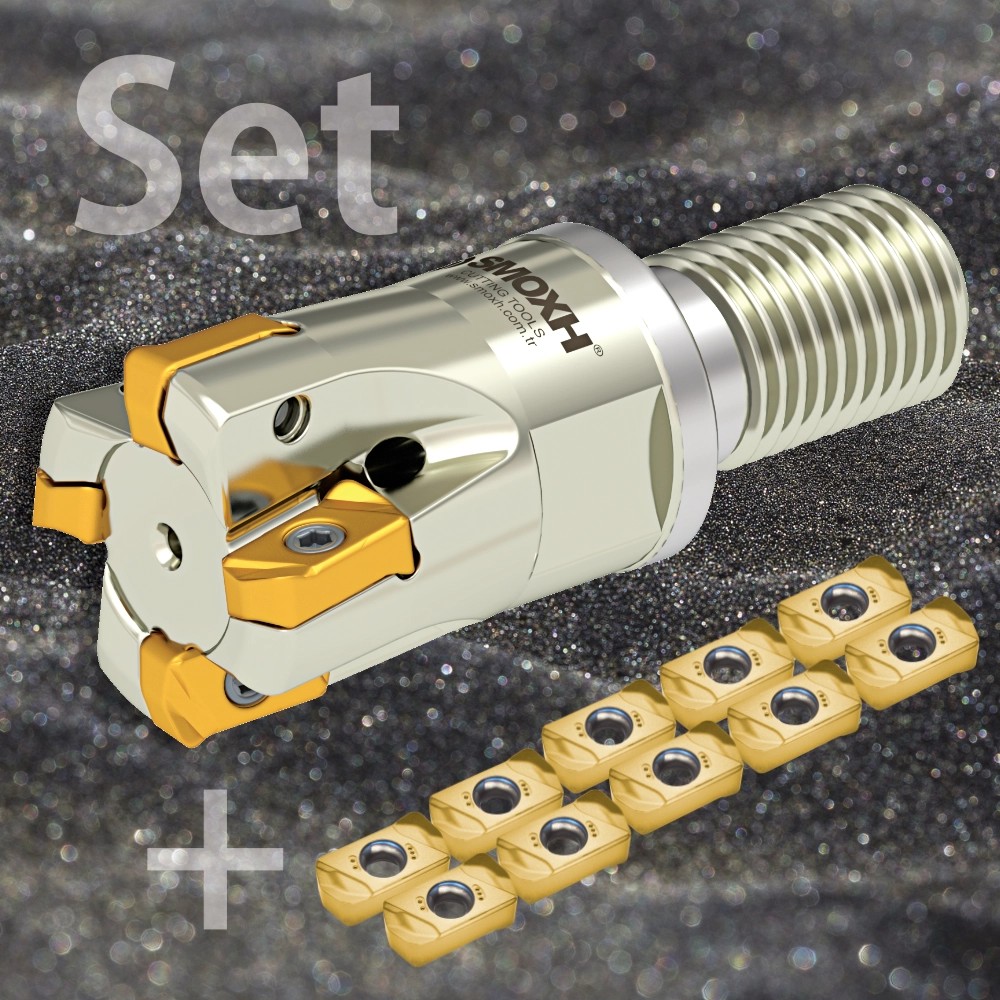

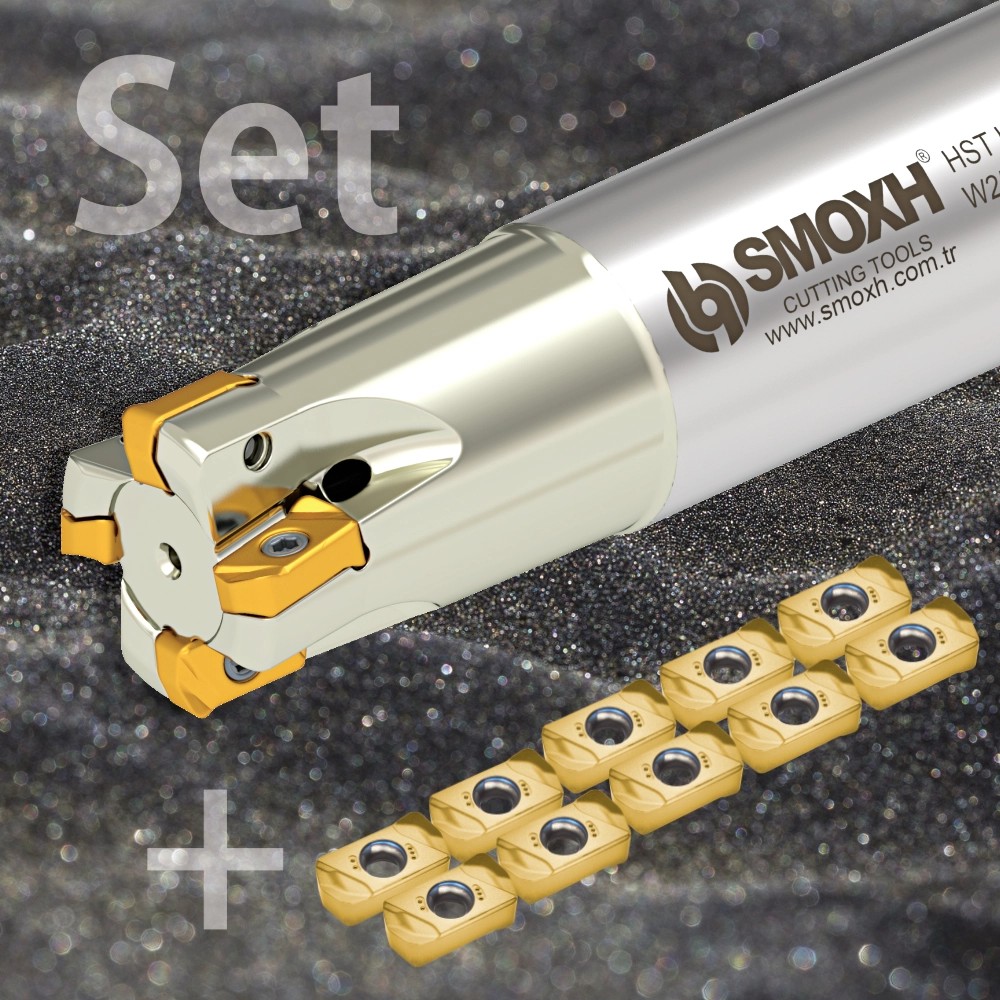

Fräsertyp	Hochvorschubfräser
Platte	LOGU 0303
VPE	1 Stück

	D	d	L	l	Z	ap max
HST LG03 D16 W16 L100 Z02-H	16	16	100	30	2	1
HST LG03 D16 W16 L150 Z02-H	16	16	150	40	2	1
HST LG03 D17 W16 L150 Z02-H	17	16	150	30	2	1
HST LG03 D20 W20 L100 Z03-H	20	20	100	30	3	1
HST LG03 D20 W20 L150 Z03-H	20	20	150	40	3	1
HST LG03 D20 W20 L150 Z04-H	20	20	150	40	4	1
HST LG03 D21 W20 L150 Z03-H	21	20	150	30	3	1
HST LG03 D22 W20 L150 Z03-H	22	20	150	30	3	1
HST LG03 D25 W25 L100 Z04-H	25	25	100	30	4	1
HST LG03 D25 W25 L150 Z04-H	25	25	150	40	4	1
HST LG03 D25 W25 L150 Z05-H	25	25	150	40	5	1
HST LG03 D26 W25 L150 Z04-H	26	25	150	30	4	1
HST LG03 D32 W32 L150 Z05-H	32	32	150	40	5	1
HST LG03 D33 W32 L150 Z05-H	32	32	150	30	5	1

	D	Z	d1	d2	L	l	M	ap max
MHT LG03 D16 M08 L25 Z02-H	16	2	15	8,5	25	17	8	1
MHT LG03 D20 M10 L30 Z03-H	20	3	18	10,5	30	19	10	1
MHT LG03 D20 M10 L30 Z04-H	20	4	18	10,5	30	19	10	1
MHT LG03 D25 M12 L35 Z04-H	25	4	21	12,5	35	23	12	1
MHT LG03 D25 M12 L35 Z05-H	25	5	21	12,5	35	23	12	1
MHT LG03 D32 M16 L43 Z05-H	32	5	29	17	43	23	16	1
MHT LG03 D32 M16 L43 Z06-H	32	6	29	17	43	23	16	1
MHT LG03 D35 M16 L43 Z05-H	35	5	29	17	43	23	16	1
MHT LG03 D42 M16 L43 Z05-H	42	5	29	17	43	23	16	1
MHT LG03 D42 M16 L43 Z06-H	42	6	29	17	43	23	16	1

DREHEN

FRÄSEN

BOHREN

UNSERE AKTIONEN

SPMG-Wendeplattenbohrer Setbestehend aus:1x SDUM ... SPMG Wendeplattenbohrer 2xD nach Wahl

10x passende Bohrplatten SPMG... -PM RT330 (Stahl & Edelstahl)

SPMG-Wendeplattenbohrer Setbestehend aus:1x SDUM ... SPMG Wendeplattenbohrer 3xD nach Wahl

10x passende Bohrplatten SPMG... -PM RT330 (Stahl & Edelstahl)

SPMG-Wendeplattenbohrer Setbestehend aus:1x SDUM ... SPMG Wendeplattenbohrer 4xD nach Wahl

10x passende Bohrplatten SPMG... -PM RT330 (Stahl & Edelstahl)

SPMG-Wendeplattenbohrer Setbestehend aus:1x SDUM ... SPMG Wendeplattenbohrer 5xD nach Wahl

10x passende Bohrplatten SPMG... -PM RT330 (Stahl & Edelstahl)

NEU IM PROGRAMM

UNSERE KOSTENLOSEN KATALOGE

Kostenlose Print-Ausgabe unseres aktuellen "Best of" Übersichtskataloges für das Jahr 2024.

Kostenlose Print-Ausgabe unseres aktuellen "Formen- und Werkzeugbau" Übersichtskataloges für das Jahr 2024.

Kostenlose Print-Ausgabe unserer aktuellen "Prisma-Line" Broschüre.

100% SICHERE ZAHLUNG

PAYPAL ZAHLUNG

Beratung

Schnelle Lieferung mit UPS

SPMG-Wendeplattenbohrer Set
bestehend aus:
1x SDUM ... SPMG Wendeplattenbohrer 2xD nach Wahl

SPMG-Wendeplattenbohrer Set
bestehend aus:
1x SDUM ... SPMG Wendeplattenbohrer 3xD nach Wahl

SPMG-Wendeplattenbohrer Set
bestehend aus:
1x SDUM ... SPMG Wendeplattenbohrer 4xD nach Wahl

SPMG-Wendeplattenbohrer Set
bestehend aus:
1x SDUM ... SPMG Wendeplattenbohrer 5xD nach Wahl

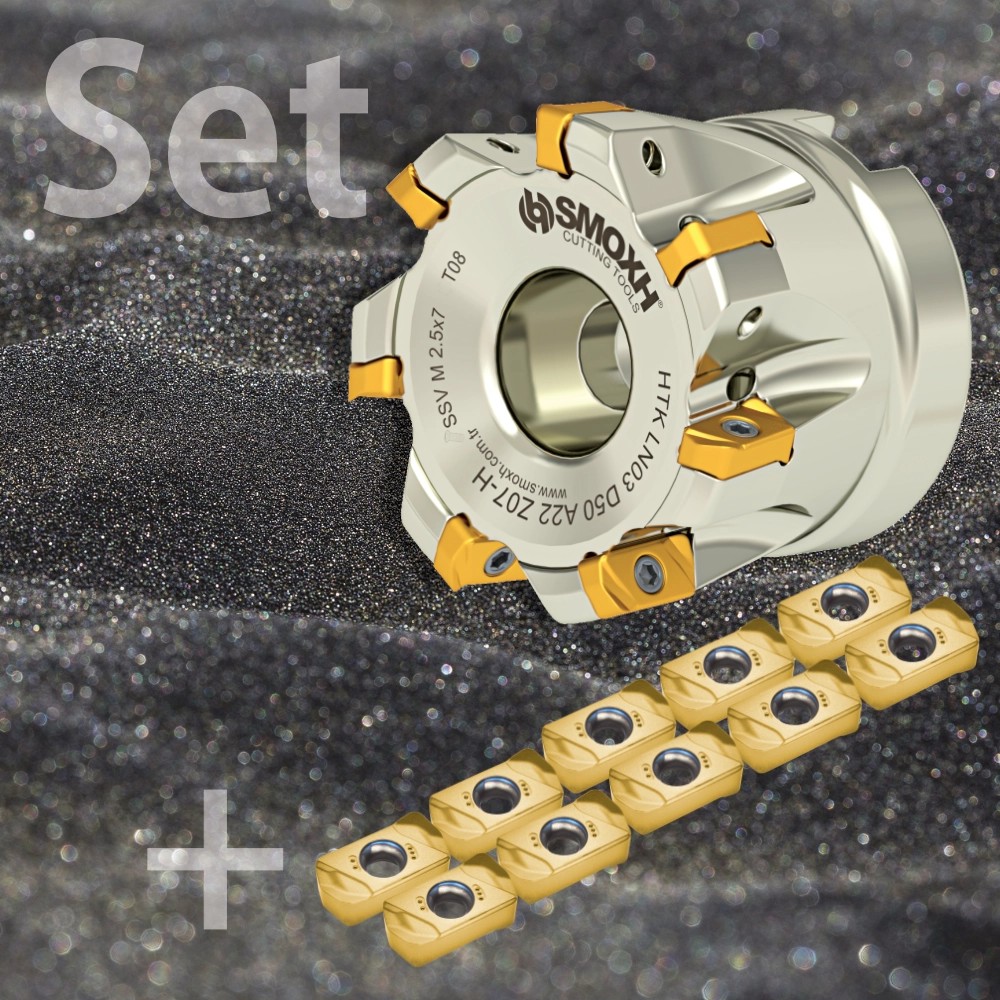

	D	Z	d	L	ap max
HTK LG03 D40 A16 Z05-H	40	5	16	40	1
HTK LG03 D40 A16 Z06-H	40	6	16	40	1
HTK LG03 D40 A16 Z07-H	40	7	16	40	1
HTK LG03 D50 A22 Z06-H	50	6	22	40	1
HTK LG03 D50 A22 Z07-H	50	7	22	40	1
HTK LG03 D50 A22 Z08-H	50	8	22	40	1
HTK LG03 D63 A22 Z09-H	63	9	22	40	1

Plattenform	LOGU
Bearbeitung	Hochvorschub
Anwendung	Stahl und Edelstahl
Beschichtung	RT300: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
VPE	10 Stück
