VHM Pilotbohrer 3xD - Ik und Zylinderschaft

31,60 €
zzgl. MwSt.
Durchmesser
Menge

Technische Daten

Bohrerart VHM Pilotbohrer
Spitzenwinkel 150°
Max. Bohrtiefe 3xD
Werkstoff Stahl, Edelstahl, Guss, NE-Metalle
Schaft Zylinderschaft
VPE 1 Stück

Abmessungen

 Durchmesser Schaftdurchmesser   Spirallänge Bohrtiefe
 D  d(h6) L  L2  L3 L4
3,03 - 3,73 mm 6 62 20 14 36
3,83 -4,73 mm 6 66 24 17 36
4,83 - 6,03 mm 6 66 28 20 36
6,13 - 7,03 mm 8 79 34 24 36
7,13 - 8,03 mm 8 79 41 29 36
8,13 - 10,03 mm 10 89 47 35 40
10,13 - 12,03 mm 12 102 55 40 45
12,13 - 14,03 mm 14 107 60 43 45
14,53 - 16,03 mm 16 115 65 45 48
16,13 - 18,03 mm 18 123 73 51 48
18,53 - 20,03 mm 20 131 79 55 50

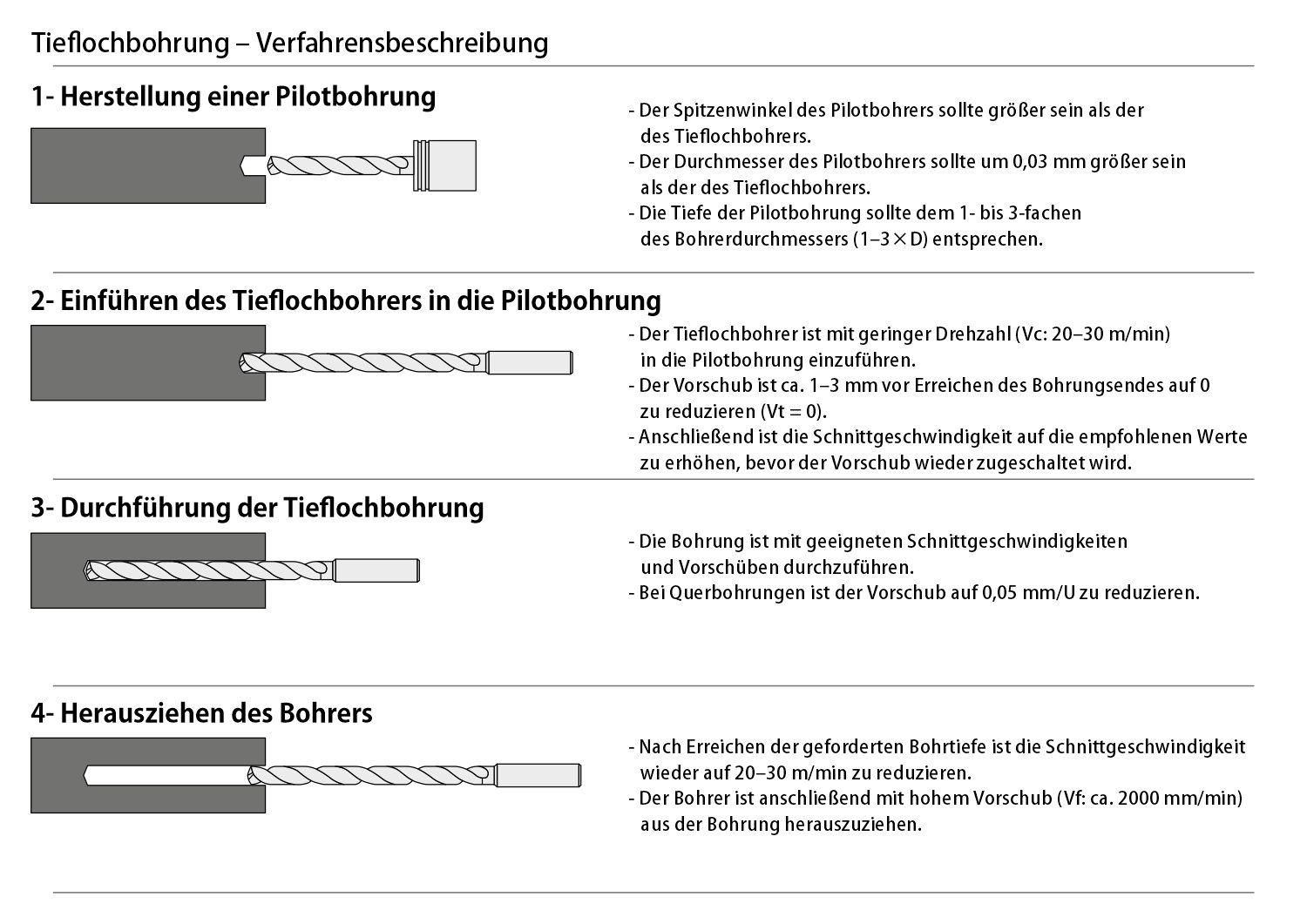

Zuverlässige Führungsbohrungen für die Tieflochbearbeitung

Der VHM Pilotbohrer 3xD mit Innenkühlung und Zylinderschaft ist die optimale Vorbereitung für präzise Tieflochbohrungen. Er erzeugt eine exakte, richtungsgebende Pilotbohrung, die dem nachfolgenden Tieflochbohrer einen sicheren und verlaufsfreien Einstieg ermöglicht.

Vorteile der VHM Pilotbohrer 3xD

  • Exakt abgestimmter 150°-Spitzenwinkel für nahtlose Übergänge zum Tieflochwerkzeug
  • Minimal größere Schneidentoleranz schützt die empfindlichen Ecken des folgenden Bohrers
  • Integrierte Innenkühlung (IK) unterstützt eine zügige und sichere Spanabfuhr
  • Vielseitig einsetzbar in Stahl, Edelstahl, Guss und NE-Metallen
  • Stabiler Zylinderschaft schafft gute Voraussetzungen für hochpräzise Rundlaufeigenschaften

Professionelle Vorbereitung für anspruchsvolle Bohrprozesse

Mit dem VHM Pilotbohrer 3xD wird die entscheidende, richtungsgebende Führungsbohrung für nachfolgende Tieflochoperationen geschaffen. Um eine hohe Prozesssicherheit zu gewährleisten, sind der Spitzenwinkel von 150° und die Schneidentoleranz exakt auf das Tieflochwerkzeug abgestimmt. Die Toleranz ist minimal größer gewählt, sodass der folgende Bohrer reibungslos in das Werkstück einfahren kann, ohne an den Schneidecken unnötig zu verschleißen. Diese durchdachte Werkzeuggeometrie sichert die Fluchtung und unterstützt die Maßhaltigkeit der gesamten Bohrung maßgeblich.

Geeignete Werkstoffe

Technische Daten

  • Bohrerart: VHM Pilotbohrer
  • Spitzenwinkel: 150°
  • Bohrtiefe: Max. 3xD
  • Schaftausführung: Zylinderschaft
  • Kühlung: Innenkühlung (IK)
  • Verpackungseinheit (VPE): 1 Stück

Maße der VHM Pilotbohrer 3xD

Durchmesser Bezeichnung Art. Nr. Schaftdurchmesser   Spirallänge Bohrtiefe
D  d(h6) L  L2  L3 L4
3,03 mm VPB D3.03-3xD-Z-H 3330303KZ 6 62 20 14 36
3,13 mm VPB D3.13-3xD-Z-H 3330313KZ 6 62 20 14 36
3,23 mm VPB D3.23-3xD-Z-H 3330323KZ 6 62 20 14 36
3,33 mm VPB D3.33-3xD-Z-H 3330333KZ 6 62 20 14 36
3,43 mm VPB D3.43-3xD-Z-H 3330343KZ 6 62 20 14 36
3,53 mm VPB D3.53-3xD-Z-H 3330353KZ 6 62 20 14 36
3,63 mm VPB D3.63-3xD-Z-H 3330363KZ 6 62 20 14 36
3,73 mm VPB D3.73-3xD-Z-H 3330373KZ 6 62 20 14 36
3,83 mm VPB D3.83-3xD-Z-H 3330383KZ 6 66 24 17 36
3,93 mm VPB D3.93-3xD-Z-H 3330393KZ 6 66 24 17 36
4,03 mm VPB D4.03-3xD-Z-H 3330403KZ 6 66 24 17 36
4,13 mm VPB D4.13-3xD-Z-H 3330413KZ 6 66 24 17 36
4,23 mm VPB D4.23-3xD-Z-H 3330423KZ 6 66 24 17 36
4,33 mm VPB D4.33-3xD-Z-H 3330433KZ 6 66 24 17 36
4,43 mm VPB D4.43-3xD-Z-H 3330443KZ 6 66 24 17 36
4,53 mm VPB D4.53-3xD-Z-H 3330453KZ 6 66 24 17 36
4,63 mm VPB D4.63-3xD-Z-H 3330463KZ 6 66 24 17 36
4,73 mm VPB D4.73-3xD-Z-H 3330473KZ 6 66 24 17 36
4,83 mm VPB D4.83-3xD-Z-H 3330483KZ 6 66 28 20 36
4,93 mm VPB D4.93-3xD-Z-H 3330493KZ 6 66 28 20 36
5,03 mm VPB D5.03-3xD-Z-H 3330503KZ 6 66 28 20 36
5,13 mm VPB D5.13-3xD-Z-H 3330513KZ 6 66 28 20 36
5,23 mm VPB D5.23-3xD-Z-H 3330523KZ 6 66 28 20 36
5,33 mm VPB D5.33-3xD-Z-H 3330533KZ 6 66 28 20 36
5,43 mm VPB D5.43-3xD-Z-H 3330543KZ 6 66 28 20 36
5,53 mm VPB D5.53-3xD-Z-H 3330553KZ 6 66 28 20 36
5,63 mm VPB D5.63-3xD-Z-H 3330563KZ 6 66 28 20 36
5,73 mm VPB D5.73-3xD-Z-H 3330573KZ 6 66 28 20 36
5,83 mm VPB D5.83-3xD-Z-H 3330583KZ 6 66 28 20 36
5,93 mm VPB D5.93-3xD-Z-H 3330593KZ 6 66 28 20 36
6,03 mm VPB D6.03-3xD-Z-H 3330603KZ 6 66 28 20 36
6,13 mm VPB D6.13-3xD-Z-H 3330613KZ 8 79 34 24 36
6,23 mm VPB D6.23-3xD-Z-H 3330623KZ 8 79 34 24 36
6,33 mm VPB D6.33-3xD-Z-H 3330633KZ 8 79 34 24 36
6,43 mm VPB D6.43-3xD-Z-H 3330643KZ 8 79 34 24 36
6,53 mm VPB D6.53-3xD-Z-H 3330653KZ 8 79 34 24 36
6,63 mm VPB D6.63-3xD-Z-H 3330663KZ 8 79 34 24 36
6,73 mm VPB D6.73-3xD-Z-H 3330673KZ 8 79 34 24 36
6,83 mm VPB D6.83-3xD-Z-H 3330683KZ 8 79 34 24 36
6,93 mm VPB D6.93-3xD-Z-H 3330693KZ 8 79 34 24 36
7,03 mm VPB D7.03-3xD-Z-H 3330703KZ 8 79 34 24 36
7,13 mm VPB D7.13-3xD-Z-H 3330713KZ 8 79 41 29 36
7,23 mm VPB D7.23-3xD-Z-H 3330723KZ 8 79 41 29 36
7,33 mm VPB D7.33-3xD-Z-H 3330733KZ 8 79 41 29 36
7,43 mm VPB D7.43-3xD-Z-H 3330743KZ 8 79 41 29 36
7,53 mm VPB D7.53-3xD-Z-H 3330753KZ 8 79 41 29 36
7,63 mm VPB D7.63-3xD-Z-H 3330763KZ 8 79 41 29 36
7,73 mm VPB D7.73-3xD-Z-H 3330773KZ 8 79 41 29 36
7,83 mm VPB D7.83-3xD-Z-H 3330783KZ 8 79 41 29 36
7,93 mm VPB D7.93-3xD-Z-H 3330793KZ 8 79 41 29 36
8,03 mm VPB D8.03-3xD-Z-H 3330803KZ 8 79 41 29 36
8,13 mm VPB D8.13-3xD-Z-H 3330813KZ 10 89 47 35 40
8,23 mm VPB D8.23-3xD-Z-H 3330823KZ 10 89 47 35 40
8,33 mm VPB D8.33-3xD-Z-H 3330833KZ 10 89 47 35 40
8,43 mm VPB D8.43-3xD-Z-H 3330843KZ 10 89 47 35 40
8,53 mm VPB D8.53-3xD-Z-H 3330853KZ 10 89 47 35 40
8,63 mm VPB D8.63-3xD-Z-H 3330863KZ 10 89 47 35 40
8,73 mm VPB D8.73-3xD-Z-H 3330873KZ 10 89 47 35 40
8,83 mm VPB D8.83-3xD-Z-H 3330883KZ 10 89 47 35 40
8,93 mm VPB D8.93-3xD-Z-H 3330893KZ 10 89 47 35 40
9,03 mm VPB D9.03-3xD-Z-H 3330903KZ 10 89 47 35 40
9,13 mm VPB D9.13-3xD-Z-H 3330913KZ 10 89 47 35 40
9,23 mm VPB D9.23-3xD-Z-H 3330923KZ 10 89 47 35 40
9,33 mm VPB D9.33-3xD-Z-H 3330933KZ 10 89 47 35 40
9,43 mm VPB D9.43-3xD-Z-H 3330943KZ 10 89 47 35 40
9,53 mm VPB D9.53-3xD-Z-H 3330953KZ 10 89 47 35 40
9,63 mm VPB D9.63-3xD-Z-H 3330963KZ 10 89 47 35 40
9,73 mm VPB D9.73-3xD-Z-H 3330973KZ 10 89 47 35 40
9,83 mm VPB D9.83-3xD-Z-H 3330983KZ 10 89 47 35 40
9,93 mm VPB D9.93-3xD-Z-H 3330993KZ 10 89 47 35 40
10,03 mm VPB D10.03-3xD-Z-H 3331003KZ 10 89 47 35 40
10,13 mm VPB D10.13-3xD-Z-H 3331013KZ 12 102 55 40 45
10,23 mm VPB D10.23-3xD-Z-H 3331023KZ 12 102 55 40 45
10,33 mm VPB D10.33-3xD-Z-H 3331033KZ 12 102 55 40 45
10,43 mm VPB D10.43-3xD-Z-H 3331043KZ 12 102 55 40 45
10,53 mm VPB D10.53-3xD-Z-H 3331053KZ 12 102 55 40 45
10,63 mm VPB D10.63-3xD-Z-H 3331063KZ 12 102 55 40 45
10,73 mm VPB D10.73-3xD-Z-H 3331073KZ 12 102 55 40 45
10,83 mm VPB D10.83-3xD-Z-H 3331083KZ 12 102 55 40 45
10,93 mm VPB D10.93-3xD-Z-H 3331093KZ 12 102 55 40 45
11,03 mm VPB D11.03-3xD-Z-H 3331103KZ 12 102 55 40 45
11,13 mm VPB D11.13-3xD-Z-H 3331113KZ 12 102 55 40 45
11,23 mm VPB D11.23-3xD-Z-H 3331123KZ 12 102 55 40 45
11,33 mm VPB D11.33-3xD-Z-H 3331133KZ 12 102 55 40 45
11,43 mm VPB D11.43-3xD-Z-H 3331143KZ 12 102 55 40 45
11,53 mm VPB D11.53-3xD-Z-H 3331153KZ 12 102 55 40 45
11,63 mm VPB D11.63-3xD-Z-H 3331163KZ 12 102 55 40 45
11,73 mm VPB D11.73-3xD-Z-H 3331173KZ 12 102 55 40 45
11,83 mm VPB D11.83-3xD-Z-H 3331183KZ 12 102 55 40 45
11,93 mm VPB D11.93-3xD-Z-H 3331193KZ 12 102 55 40 45
12,03 mm VPB D12.03-3xD-Z-H 3331203KZ 12 102 55 40 45
12,13 mm VPB D12.13-3xD-Z-H 3331213KZ 14 107 60 43 45
12,23 mm VPB D12.23-3xD-Z-H 3331223KZ 14 107 60 43 45
12,33 mm VPB D12.33-3xD-Z-H 3331233KZ 14 107 60 43 45
12,43 mm VPB D12.43-3xD-Z-H 3331243KZ 14 107 60 43 45
12,53 mm VPB D12.53-3xD-Z-H 3331253KZ 14 107 60 43 45
12,63 mm VPB D12.63-3xD-Z-H 3331263KZ 14 107 60 43 45
12,73 mm VPB D12.73-3xD-Z-H 3331273KZ 14 107 60 43 45
12,83 mm VPB D12.83-3xD-Z-H 3331283KZ 14 107 60 43 45
12,93 mm VPB D12.93-3xD-Z-H 3331293KZ 14 107 60 43 45
13,03 mm VPB D13.03-3xD-Z-H 3331303KZ 14 107 60 43 45
13,53 mm VPB D13.53-3xD-Z-H 3331333KZ 14 107 60 43 45
14,03 mm VPB D14.03-3xD-Z-H 3331403KZ 14 107 60 43 45
14,53 mm VPB D14.53-3xD-Z-H 3331453KZ 16 115 65 45 48
15,03 mm VPB D15.03-3xD-Z-H 3331503KZ 16 115 65 45 48
15,53 mm VPB D15.53-3xD-Z-H 3331553KZ 16 115 65 45 48
16,03 mm VPB D16.03-3xD-Z-H 3331603KZ 16 115 65 45 48
16,53 mm VPB D16.53-3xD-Z-H 3331653KZ 18 123 73 51 48
17,03 mm VPB D17.03-3xD-Z-H 3331703KZ 18 123 73 51 48
17,53 mm VPB D17.53-3xD-Z-H 3331753KZ 18 123 73 51 48
18,03 mm VPB D18.03-3xD-Z-H 3331803KZ 18 123 73 51 48
18,53 mm VPB D18.53-3xD-Z-H 3331853KZ 20 131 79 55 50
19,03 mm VPB D19.03-3xD-Z-H 3331903KZ 20 131 79 55 50
19,53 mm VPB D19.53-3xD-Z-H 3331953KZ 20 131 79 55 50
20,03 mm VPB D20.03-3xD-Z-H 3332003KZ 20 131 79 55 50

Einsatzbereiche

Dieser Zerspanungsbohrer ist auf die prozesssichere Einbringung von Pilot- und Führungsbohrungen bis zu einer Tiefe von 3xD ausgelegt. Er kommt auf modernen Bearbeitungszentren überall dort zum Einsatz, wo lange Bohrer eine präzise Führung benötigen, um ein seitliches Verlaufen beim Anschnitt wirkungsvoll zu verhindern. Zu den bearbeitbaren Materialien gehören unlegierter und legierter Stahl, rostfreier Edelstahl, Guss sowie NE-Metalle wie Aluminium.

Besondere Merkmale

Die wesentliche Stärke dieses Werkzeugs liegt in der auf Tieflochbohrer zugeschnittenen Maßtoleranz und dem speziellen Anschnitt. Da die erzeugte Öffnung minimal größer ausfällt, wird der Verschleiß am empfindlichen Kantenbereich des tiefenbohrenden Folgewerkzeugs deutlich reduziert. Zudem ermöglicht der glatte Zylinderschaft eine exzellente Rundlaufgenauigkeit bei der Aufnahme im Spannfutter, was eine unverzichtbare Basis für tiefe, qualitativ hochwertige Lochungen darstellt.

Rinaldi-Tools GmbH
3330303KZ

Technische Daten

Nutzlänge
3xD
Kühlung
mit IK
Schaft
Zylinderschaft
