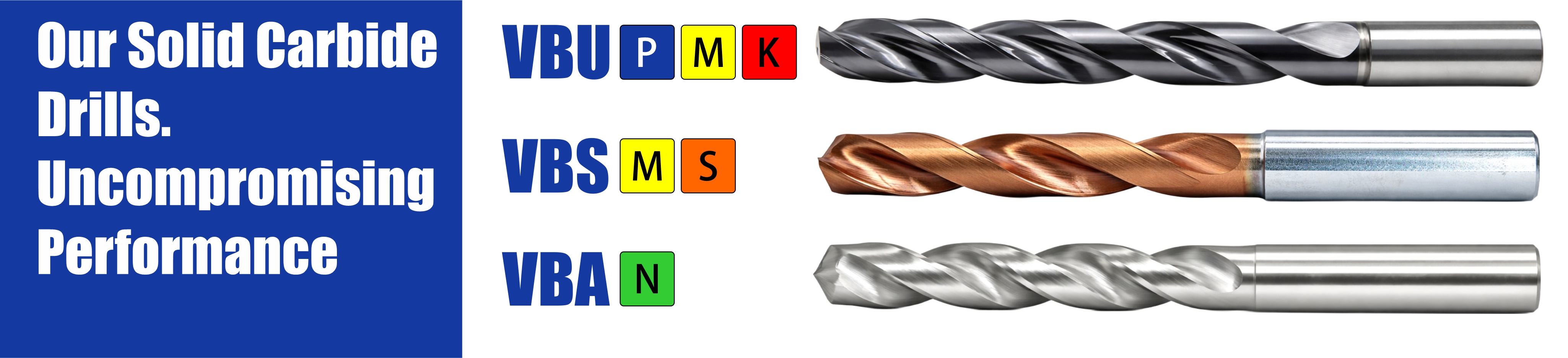

Solid Carbide Drills

Solid Carbide Drill 3xD with Cooling Holes | Rinaldi-Tools

Solid Carbide Drill 3xD with Cooling Holes and Cylindrical Shank

ab €29.40

Availability: 2147483626 In Stock

Dimensions

DrillØ	ShankØ		Flute Lenght	Drilling depth
D	d(h6)	L	L2	L3	L4
3 - 3,7 mm	6	62	20	14	36
3,8 -4,7 mm	6	66	24	17	36
4,8 - 6 mm	6	66	28	20	36
6,1 - 7 mm	8	79	34	24	36
7,1 - 8 mm	8	79	41	29	36
8,1 - 10 mm	10	89	47	35	40
10,1 - 12 mm	12	102	55	40	45
12,1 - 14 mm	14	107	60	43	45
14,2 mm	16	107	60	43	45
14,25 - 16 mm	16	115	65	45	48
16,1 - 18 mm	18	123	73	51	48
18,5 - 20 mm	20	131	79	55	50

Solid Carbide Drill for Universal Machining Tasks

Designed for the professional machining of steel, stainless steel, and cast iron, this VBU solid carbide drill is a highly practical choice. Featuring a 3xD drilling depth and internal cooling holes, the tool supports optimal chip evacuation and reliable process stability. Its cylindrical shank with h6 tolerance ensures flexible clamping options. Packaging unit = 1 Pc.

Advantages of Solid Carbide Drill 3xD with Cooling Holes and Cylindrical Shank

Versatile application in steel, stainless steel, and cast iron materials
Effective chip removal supported by internal cooling (IK)
Sturdy 3xD design for stable and continuous drilling operations
Precise cylindrical shank allows for secure and accurate tool holding
Constructed from wear-resistant solid carbide for professional environments

DrillØ	ShankØ	Lenght	Flute Lenght	Drilling Depth
D	d(h6)	L	L2	L3	L4
0,9 mm	4	47	4,2	3,4	37,9
1 mm	4	47	4,7	3,8	37,6
1,05 mm	4	47	4,9	3,9	37,5
1,1 mm	4	47	5,2	4,1	37,2
1,15 mm	4	47	5,4	4,3	37,1
1,2 mm	4	47	5,6	4,5	37
1,25 mm	4	47	5,9	4,7	36,8
1,3 mm	4	47	6,1	4,9	36,6
1,35 mm	4	47	6,3	5,1	36,5
1,4 mm	4	47	6,6	5,3	36,3
1,45 mm	4	47	6,8	5,4	36,2
1,47 mm	4	47	6,9	5,5	36,1
1,5 mm	4	47	7,1	5,6	36
1,55 mm	4	47	7,3	5,8	35,8
1,6 mm	4	47	7,5	6	35,7
1,65 mm	4	47	7,8	6,2	35,5
1,7 mm	4	47	8	6,4	35,4
1,75 mm	4	47	8,2	6,6	35,2
1,8 mm	4	47	8,5	6,8	35
1,85 mm	4	47	8,7	6,9	34,9
1,9 mm	4	47	8,9	7,1	34,8
1,95 mm	4	47	9,2	7,3	34,5
2,0 - 2,2 mm	6	62	20	14	36
2,3 mm	3	59	13,8	14	36
2,4 - 3,7 mm	6	62	20	14	36
3,8 - 4,7 mm	6	66	24	17	36
4,8 - 6 mm	6	66	28	20	36
6,1 - 7 mm	8	79	34	24	36
7,1 - 8 mm	8	79	41	29	36
8,1 - 10 mm	10	89	47	35	40
10,1 - 12 mm	12	102	55	40	45
12,1 - 14 mm	14	107	60	43	45
14,2 mm	16	107	60	43	45
14,25 - 16 mm	16	115	65	45	48
16,1 - 18 mm	18	123	73	51	48
18,5 - 20 mm	20	131	79	55	50

DrillØ	ShankØ		Flute Lenght	Drilling depth
D	d(h6)	L	L2	L3	L4
3 - 3,7 mm	6	62	20	14	36
3,8 -4,7 mm	6	66	24	17	36
4,8 - 6 mm	6	66	28	20	36
6,1 - 7 mm	8	79	34	24	36
7,1 - 8 mm	8	79	41	29	36
8,1 - 10 mm	10	89	47	35	40
10,1 - 12 mm	12	102	55	40	45
12,1 - 14 mm	14	107	60	43	45
14,2 mm	16	107	60	43	45
14,25 - 16 mm	16	115	65	45	48
16,1 - 18 mm	18	123	73	51	48
18,5 - 20 mm	20	131	79	55	50

DrillØ	ShankØ		Flute lenght	Drilling Depth
D	d(h6)	L	L2	L3	L4
3 - 3,7 mm	6	66	28	23	36
3,8 - 4,7 mm	6	74	36	29	36
4,8 - 6 mm	6	82	44	35	36
6,1 - 8 mm	8	91	53	43	36
8,1 - 10 mm	10	103	61	49	40
10,1 - 12 mm	12	118	71	56	45
12,1 - 14 mm	14	124	77	60	45
14,2 mm	16	124	77	60	45
14,25 - 16 mm	16	133	83	63	48
16,5 - 18 mm	18	143	93	71	48
18,5 - 20 mm	20	153	101	77	50

DrillØ	ShaftØ		Flute Lenght	Drill Depth
D	d(h6)	L	L2	L3	L4
3,0 - 3,7 mm	6	72	34	29	36
3,8 - 4,7 mm	6	81	43	36	36
4,8 - 6,0 mm	6	95	57	48	36
6,1 - 6,9 mm	8	114	76	66	36
7,0 - 8,0 mm	8	116	76	66	36
8,1 - 10 mm	10	142	95	83	40
10,1 - 12 mm	12	162	114	99	45
12,2 - 14 mm	14	178	133	116	45
14,2 - 16 mm	16	204	152	132	48
16,5 - 18 mm	18	223	171	149	48

Drill Type	Solid Carbide
Workpiece Materials	Stainless Steel, Special Materials
Version	3xD with cooling holes
Shank	Cylindrical Shank
Packaging Unit	1 Pc.

DrillØ	ShankØ		Flute length	Drilling Depth
D	d(h6)	L	L2	L3	L4
1 mm	3	45	6	4	37
1,1 mm	3	45	6,5	4	36,5
1,2 mm	3	45	7	5	36
1,3 mm	3	45	8	5	35
1,4 mm	3	45	8,5	5	34,5
1,5 mm	3	50	9	6	39
1,6 mm	4	50	9,5	6	38,5
1,7 mm	4	50	10	6	38
1,8 mm	4	50	11	7	37
1,9 mm	4	50	11,5	7	36,5
2 mm	4	50	12	8	36
2,1 mm	4	55	12,5	8	40,5
2,2 mm	4	55	13	9	40
2,3 mm	4	55	14	9	39
2,4 mm	4	55	14,5	10	38,5
2,5 mm	4	55	15	10	38
2,6 mm	4	55	15,5	10	37,5
2,7 mm	4	55	16	11	37
2,8 mm	4	55	17	11	36
2,9 mm	4	55	17,5	12	35,5
3 - 3,7 mm	6	62	20	14	36
3,8 - 4,7 mm	6	66	24	17	36
4,8 - 6,0 mm	6	66	28	20	36
6,1 - 7,0 mm	8	79	34	24	36
7,1 - 8,0 mm	8	79	41	29	36
8,1 - 10 mm	10	89	47	35	40
10,1 - 12 mm	12	102	55	40	45
12,25 - 14 mm	14	107	60	43	45
14,25 - 16 mm	16	115	65	45	48
16,1 - 18 mm	18	123	73	51	48
18,5 - 20 mm	20	131	79	55	50

DrillØ	ShankØ		Helix Length	Drilling Depth
D	d(h6)	L	L2	L3	L4
1 mm	3	45	8	6	35
1,1 mm	3	45	9	7	34
1,2 mm	3	45	9,5	7	33,5
1,3 mm	3	45	10,5	8	32,5
1,4 mm	3	45	11	8	32
1,5 mm	3	50	12	9	36
1,6 mm	4	50	13	13	35
1,7 mm	4	50	13,5	10	34,5
1,8 mm	4	50	14,5	11	33,5
1,9 mm	4	50	15	11	33
2 mm	4	50	16	12	32
2,1 mm	4	55	17	13	36
2,2 mm	4	55	17,5	13	35,5
2,3 mm	4	55	18,50	14	34,5
2,4 mm	4	55	19	14	34
2,5 mm	4	55	20	15	33
2,6 mm	4	55	21	16	32
2,7 mm	4	55	21,5	16	31,5
2,8 mm	4	55	22,5	17	30,5
2,9 mm	4	55	23	17	30
3 - 3,7 mm	6	66	28	23	36
3,8 - 4,7 mm	6	74	36	29	36
4,8 - 6,0 mm	6	82	44	35	36
6,1 - 8 mm	8	91	53	43	36
8,1 - 10 mm	10	103	61	49	40
10,2 - 12 mm	12	118	71	56	45
12,2 - 14 mm	14	124	77	60	45
14,25 - 16 mm	16	133	83	63	48
16,5 - 18 mm	18	143	93	71	48
18,5 - 20 mm	20	153	101	77	50

Drill Diameter	Shaft Diameter	Flute lenght	Overall Lenght
D	d	L2	L
3 mm	6	20	62
3,1 mm	6	20	62
3,2 mm	6	20	62
3,3 mm	6	20	62
3,4 mm	6	20	62
3,5 mm	6	20	62
3,6 mm	6	20	62
3,7 mm	6	20	62
3,8 mm	6	24	66
3,9 mm	6	24	66
4 mm	6	24	66
4,1 mm	6	24	66
4,2 mm	6	24	66
4,3 mm	6	24	66
4,4 mm	6	24	66
4,5 mm	6	24	66
4,6 mm	6	24	66
4,7 mm	6	24	66
4,8 mm	6	28	66
4,9 mm	6	28	66
5 mm	6	28	66
5,1 mm	6	28	66
5,2 mm	6	28	66
5,3 mm	6	28	66
5,4 mm	6	28	66
5,5 mm	6	28	66
5,6 mm	6	28	66
5,7 mm	6	28	66
5,8 mm	6	28	66
5,9 mm	6	28	66
6 mm	6	28	66
6,1 mm	8	34	79
6,2 mm	8	34	79
6,3 mm	8	34	79
6,4 mm	8	34	79
6,5 mm	8	34	79
6,6 mm	8	34	79
6,7 mm	8	34	79
6,8 mm	8	34	79
6,9 mm	8	34	79
7 mm	8	34	79
7,1 mm	8	41	79
7,2 mm	8	41	79
7,3 mm	8	41	79
7,4 mm	8	41	79
7,5 mm	8	41	79
7,6 mm	8	41	79
7,7 mm	8	41	79
7,8 mm	8	41	79
7,9 mm	8	41	79
8 mm	8	41	79
8,1 mm	10	47	89
8,2 mm	10	47	89
8,3 mm	10	47	89
8,4 mm	10	47	89
8,5 mm	10	47	89
8,6 mm	10	47	89
8,7 mm	10	47	89
8,8 mm	10	47	89
8,9 mm	10	47	89
9 mm	10	47	89
9,1 mm	10	47	89
9,2 mm	10	47	89
9,3 mm	10	47	89
9,4 mm	10	47	89
9,5 mm	10	47	89
9,6 mm	10	47	89
9,7 mm	10	47	89
9,8 mm	10	47	89
9,9 mm	10	47	89
10 mm	10	47	89
10,1 mm	12	55	102
10,2 mm	12	55	102
10,3 mm	12	55	102
10,4 mm	12	55	102
10,5 mm	12	55	102
10,6 mm	12	55	102
10,7 mm	12	55	102
10,8 mm	12	55	102
10,9 mm	12	55	102
11 mm	12	55	102
11,1 mm	12	55	102
11,2 mm	12	55	102
11,3 mm	12	55	102
11,4 mm	12	55	102
11,5 mm	12	55	102
11,6 mm	12	55	102
11,7 mm	12	55	102
11,8 mm	12	55	102
11,9 mm	12	55	102
12 mm	12	55	102
12,5 mm	14	60	107
13 mm	14	60	107
13,5 mm	14	60	107
14 mm	14	60	107
14,5 mm	16	65	115
15 mm	16	65	115
15,5 mm	16	65	115
16 mm	16	65	115
16,5 mm	18	73	123
17 mm	18	73	123
17,5 mm	18	73	123
18 mm	18	73	123
18,5 mm	20	79	131
19 mm	20	79	131
19,5 mm	20	79	131
20 mm	20	79	131

Drill Diameter = Shaft Diameter	Spiral lenght	Overall Lenght
D = d	L2	L
2 mm	12	38
2,5 mm	14	43
2,8 - 3 mm	16	46
3,1 - 3,3 mm	18	49
3,4 -3,7 mm	20	52
3,8 - 4,2 mm	22	55
4,3 - 4,7 mm	24	58
4,8 - 5,3 mm	26	62
5,4 - 6 mm	28	66
6,1 - 6,7 mm	31	70
6,8 - 7,5 mm	34	74
7,6 - 8,5 mm	37	79
8,6 - 9,5 mm	40	84
9,6 - 10,5 mm	43	89
10,7 - 11,5 mm	47	95
12 - 13,1 mm	51	102
13,5 - 14 mm	54	107
14,3 - 15 mm	56	111
16 mm	58	115

Diameter	Shaft Diameter	Flute lenght	Overall Lenght
D	d	L2	L
3 mm	6	34	72
3,1 mm	6	34	72
3,2 mm	6	34	72
3,3 mm	6	34	72
3,4 mm	6	34	72
3,5 mm	6	34	72
3,6 mm	6	34	72
3,7 mm	6	34	72
3,8 mm	6	43	81
3,9 mm	6	43	81
4 mm	6	43	81
4,1 mm	6	43	81
4,2 mm	6	43	81
4,3 mm	6	43	81
4,4 mm	6	43	81
4,5 mm	6	43	81
4,6 mm	6	43	81
4,7 mm	6	43	81
4,8 mm	6	57	95
4,9 mm	6	57	95
5 mm	6	57	95
5,1 mm	6	57	95
5,2 mm	6	57	95
5,3 mm	6	57	95
5,4 mm	6	57	95
5,5 mm	6	57	95
5,6 mm	6	57	95
5,7 mm	6	57	95
5,8 mm	6	57	95
5,9 mm	6	57	95
6 mm	6	57	95
6,1 mm	8	76	114
6,2 mm	8	76	114
6,3 mm	8	76	114
6,4 mm	8	76	114
6,5 mm	8	76	114
6,6 mm	8	76	114
6,7 mm	8	76	114
6,8 mm	8	76	114
6,9 mm	8	76	114
7 mm	8	76	114
7,1 mm	8	76	114
7,2 mm	8	76	114
7,3 mm	8	76	114
7,4 mm	8	76	114
7,5 mm	8	76	114
7,6 mm	8	76	114
7,7 mm	8	76	114
7,8 mm	8	76	114
7,9 mm	8	76	114
8 mm	8	76	114
8,1 mm	10	95	142
8,2 mm	10	95	142
8,3 mm	10	95	142
8,4 mm	10	95	142
8,5 mm	10	95	142
8,6 mm	10	95	142
8,7 mm	10	95	142
8,8 mm	10	95	142
8,9 mm	10	95	142
9 mm	10	95	142
9,1 mm	10	95	142
9,2 mm	10	95	142
9,3 mm	10	95	142
9,4 mm	10	95	142
9,5 mm	10	95	142
9,6 mm	10	95	142
9,7 mm	10	95	142
9,8 mm	10	95	142
9,9 mm	10	95	142
10 mm	10	95	142
10,1 mm	12	114	162
10,2 mm	12	114	162
10,3 mm	12	114	162
10,4 mm	12	114	162
10,5 mm	12	114	162
10,6 mm	12	114	162
10,7 mm	12	114	162
10,8 mm	12	114	162
10,9 mm	12	114	162
11 mm	12	114	162
11,1 mm	12	114	162
11,2 mm	12	114	162
11,3 mm	12	114	162
11,4 mm	12	114	162
11,5 mm	12	114	162
11,6 mm	12	114	162
11,7 mm	12	114	162
11,8 mm	12	114	162
11,9 mm	12	114	162
12 mm	12	114	162
12,5 mm	14	133	178
13 mm	14	133	178
13,5 mm	14	133	178
14 mm	14	133	178

Mill Type	Drill Mill
Included Angle	90°
Helix Angle	30°
Workpiece Material	Steel, Stainless Steel, Aluminum
Shank	Cylindrical Shank
Flutes	2
Grade	RT340: PVD-coated fine-grain carbide for general milling applications (solid carbide)
Packaging unit	1 Pc.

	D	d(h6)	H	L	Z
BNF-Z2-D3.0 RT340	3	4	6	50	2
BNF-Z2-D4.0 RT340	4	5	8	50	2
BNF-Z2-D5.0 RT340	5	6	10	50	2
BNF-Z2-D6.0 RT340	6	8	12	60	2
BNF-Z2-D8.0 RT340	8	10	16	70	2
BNF-Z2-D10.0 RT340	10	12	18	70	2
BNF-Z2-D12.0 RT340	12	12	20	70	2
BNF-Z2-D16.0 RT340	16	16	26	80	2
BNF-Z2-D20.0 RT340	20	20	32	100	2

Solid Carbide Drills

Cooling

Shank

Coating

Usable Lenght

Coating

Usable Lenght

Usable Lenght

Dimensions

Solid Carbide Drill for Universal Machining Tasks

Advantages of Solid Carbide Drill 3xD with Cooling Holes and Cylindrical Shank

Dimensions

High-performance solid carbide drill for universal applications

Advantages of Solid carbide drill 3xD with Cylinder shaft

Dimensions

High-Performance Solid Carbide Drill for Universal Drilling Applications

Advantages of the solid carbide drill 3xD

Dimensions

Solid Carbide Drill 5xD with Internal Cooling

Advantages of Solid carbide drill 5xD with cooling holes and Cylinder shaft

Dimensions

Universal 5xD solid carbide drill

Advantages of Solid carbide drill 5xD with Cylinder shaft

Dimensions

Universal Solid Carbide Drill for Deep Holes

Advantages of the Solid carbide drill 5xD with cooling holes and Weldon shaft

Dimensions

Solid Carbide Drill 8xD with Cooling Holes and Cylindrical Shank

Advantages of Solid Carbide Drill 8xD with Cooling Holes and Cylindrical Shank

Technical data

Dimensions

High-Performance Solid Carbide Drills 3xD for Stainless Steel

Advantages of VBS Solid Carbide Drills 3xD

Technical data

Dimensions

High-performance solid carbide drill for challenging materials

Advantages of Solid Carbide Drills 5xD

Dimensions

Precision Solid Carbide Drill for Non-Ferrous Metals

Advantages of VBA Solid carbide drill 3xD for NF-Materials with cooling holes

Dimensions

Solid carbide drill 3xD for precise machining

Advantages of VBA Solid carbide drill 3xD for NF-Materials

Dimensions

Solid Carbide Drill 5xD with Cylindrical Shank and Internal Cooling

Advantages of VBA Solid carbide drills 5xD

Dimensions

Solid Carbide Drill for Non-Ferrous Metals

Advantages of VBA Solid carbide drill 5xD for NF-Materials

Dimensions

High-performance solid carbide drill for deep holes in non-ferrous metals

Advantages of the VBA Solid carbide drill 8xD

Dimensions

Solid carbide flat bottom drill 2xD

Advantages of the solid carbide flat bottom drill 2xD

Dimensions

Drilling of exact flat bottom holes

Advantages of Solid carbide flat bottom drill 5xD

Technical data

Dimensions

Solid Carbide Drill Mill BNF RT340 for Versatile Machining

Advantages of Solid Carbide Drill Mill BNF RT340

100% SECURE PAYMENT

PAYPAL PAYMENT

ADVISORY

FAST DELIVERY WITH UPS
