Hochvorschubfräsen - Effiziente Zerspanung
1 - Das Hochvorschubfräsen - Verfahrensbeschreibung
Das Hochvorschubfräsen hat sich in den letzten Jahren zu einer der wichtigsten Technologien in der modernen spanenden Fertigung entwickelt. Dieses innovative Bearbeitungsverfahren zeichnet sich durch die Verwendung extrem hoher Vorschubgeschwindigkeiten bei gleichzeitig geringen Schnitttiefen aus und revolutioniert dadurch die Effizienz in der Zerspanung.
- Grundprinzip und Charakteristika
Im Gegensatz zum konventionellen Fräsen, bei dem die Schnittgeschwindigkeit der dominierende Parameter ist, steht beim Hochvorschubfräsen der Vorschub im Vordergrund. Typische Vorschubwerte liegen zwischen 0,8 und 4,0 mm pro Schneide, während die axialen Schnitttiefen bewusst gering gehalten werden - meist zwischen 0,2 und 2,0 mm.
Die Wendeschneidplatten für das Hochvorschubfräsen weisen eine charakteristische Geometrie auf: Sie sind deutlich runder und haben einen großen Eckenradius oder sogar eine vollständig runde Form. Diese Geometrie ermöglicht es, die hohen Vorschubkräfte zu bewältigen und gleichzeitig eine stabile Schnittführung zu gewährleisten.
- Spanbildung und Werkzeugbelastung
Bei der Hochvorschubbearbeitung entsteht eine besondere Spanform: Die Späne sind deutlich dünner als bei konventionellen Verfahren, dafür aber breiter. Diese "Komma-Späne" entstehen durch die spezielle Kinematik des Prozesses und führen zu einer gleichmäßigeren Wärmeverteilung. Die Wärme wird hauptsächlich über den Span abgeführt, wodurch die Werkzeugbelastung reduziert wird.
2 - Vorteile des Hochvorschubfräsens
- Drastische Steigerung der Produktivität
Der wichtigste Vorteil des Hochvorschubfräsens liegt in der enormen Produktivitätssteigerung. Durch die Kombination aus hohen Vorschubgeschwindigkeiten und optimierter Spanbildung können Zeitspanungsvolumen erreicht werden, die das 3- bis 8-fache konventioneller Bearbeitungsverfahren betragen. Dies führt zu einer erheblichen Reduzierung der Bearbeitungszeiten und damit zu niedrigeren Stückkosten.
- Verbesserte Oberflächenqualität
Paradoxerweise führen die hohen Vorschubwerte nicht zu schlechteren, sondern oft zu besseren Oberflächenqualitäten. Die kontinuierliche Schnittführung und die optimierte Spanbildung reduzieren Vibrationen und Rattermarken. Oberflächenrauheiten von Ra 0,8 bis Ra 1,6 μm sind Standard erreichbar, oft sogar ohne Nachbearbeitung.
- Reduzierte Werkzeugbelastung
Die spezielle Geometrie der Hochvorschubfräser verteilt die Schnittkräfte gleichmäßiger auf die Schneide. Kombiniert mit der effektiven Wärmeabfuhr über den Span führt dies zu geringeren thermischen und mechanischen Belastungen des Werkzeugs. Das Resultat sind längere Standzeiten und eine höhere Prozesssicherheit.
- Vielseitigkeit in der Anwendung
Hochvorschubfräsen eignet sich für eine Vielzahl von Bearbeitungsoperationen: Schruppen, Schlichten, Planfräsen, Taschenfräsen und sogar 3D-Konturbearbeitung. Die Technologie ist besonders effektiv bei der Bearbeitung großer Flächen und bei Werkstücken mit komplexen Geometrien.
- Wirtschaftliche Vorteile
Neben der reinen Produktivitätssteigerung bietet das Hochvorschubfräsen weitere wirtschaftliche Vorteile: Reduzierte Maschinenkosten pro Werkstück durch kürzere Bearbeitungszeiten, geringerer Energieverbrauch pro Volumeneinheit und oft die Möglichkeit, Bearbeitungsschritte zu konsolidieren oder nachgelagerte Operationen zu eliminieren.

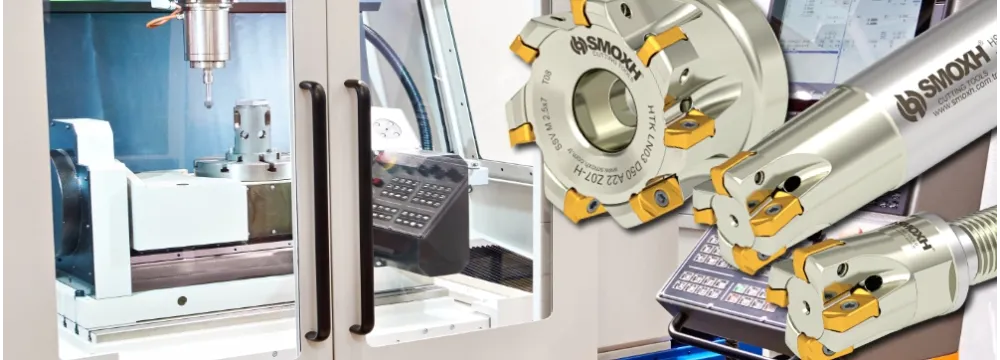

3 - LNMX - Unser Hochvorschubfräser-System der neuesten Generation
Unser LNMX-System repräsentiert die neueste Entwicklungsstufe in der Hochvorschubfräs-Technologie. Als Weiterentwicklung für 2025 vereint es jahrelange Erfahrung in der Zerspanungstechnik mit innovativen Konstruktionsprinzipien und modernsten Fertigungsverfahren.
Technische Highlights des LNMX-Systems
- Optimierte Plattengeometrie:
Die LNMX-Wendeschneidplatten verfügen über eine speziell entwickelte Geometrie, die eine perfekte Balance zwischen Schnittleistung und Standzeit bietet. Der präzise berechnete Eckenradius und die optimierte Spanflächengestaltung sorgen für eine kontrollierte Spanbildung auch bei extremen Vorschubwerten.
- Fortschrittliche Beschichtungstechnologie:
Unsere 2025er Entwicklung nutzt eine innovative Mehrschicht-PVD-Beschichtung, die speziell für die Anforderungen des Hochvorschubfräsens entwickelt wurde. Diese Beschichtung kombiniert hohe Verschleißfestigkeit mit exzellenten Gleiteigenschaften und verlängert die Standzeiten um bis zu 40% gegenüber konventionellen Beschichtungen.
- Anwendungsspektrum der LNMX-Fräser
Das LNMX-System ist optimiert für ein breites Spektrum von Werkstoffen:
- Stahl und Stahlguss:
Hervorragende Leistung bei Baustählen, Vergütungsstählen und Werkzeugstählen - Rostfreie Stähle:
Spezielle Geometrie verhindert Aufbauschneidenbildung und Kaltverfestigung - Gusswerkstoffe:
Effiziente Bearbeitung von Grauguss und Gusseisen mit Kugelgraphit - Aluminium:
Optimierte Spanabfuhr verhindert Spanstau und Aufbauschneiden - Titan:
Kontrolle der Prozesstemperatur für sichere Bearbeitung
- Wirtschaftlichkeit und Nachhaltigkeit
Unser LNMX-System wurde konsequent auf Wirtschaftlichkeit und Nachhaltigkeit ausgelegt. Die hohe Materialabtragsrate reduziert nicht nur die Bearbeitungszeiten, sondern auch den Energieverbrauch pro Werkstück. Die verlängerten Standzeiten verringern den Werkzeugverbrauch und damit die Umweltbelastung.
- Praxiserprobte Leistung
Bereits in der Entwicklungs- und Testphase zeigten die LNMX-Fräser beeindruckende Ergebnisse: Produktivitätssteigerungen von 200-500% gegenüber konventionellen Fräsern, Standzeiten von über 90 Minuten bei Hochleistungsbearbeitung und konsistente Oberflächenqualitäten auch bei extremen Parametern.
- Fazit und Empfehlung
Das Hochvorschubfräsen ist mehr als nur ein Trend - es ist die Zukunft der effizienten Zerspanung. Unser LNMX-System bringt diese Technologie auf ein neues Niveau und bietet unseren Kunden die Möglichkeit, ihre Produktivität signifikant zu steigern und gleichzeitig die Bearbeitungsqualität zu verbessern.
Die 2025er Weiterentwicklung unserer LNMX-Fräser in unserem Shop repräsentiert den aktuellen Stand der Technik und bietet eine zukunftssichere Investition in die Effizienz Ihrer Fertigung. Entdecken Sie die Vorteile des Hochvorschubfräsens mit unserem innovativen LNMX-System und revolutionieren Sie Ihre Zerspanungsprozesse.
Besuchen Sie unseren Shop und erleben Sie die Zukunft der Zerspanung mit unserem LNMX-Hochvorschubfräser-System - entwickelt für 2025, bereit für Ihre Herausforderungen.
Relevante Produkte
Hochvorschubfräser - HTK LNMX 0303
Technische Daten
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
Abmessungen
| D | d | L | ap max | Z | Wendeplatte | |
| HTK LN03 D40 A16 Z05-H | 40 | 16 | 40 | 1 | 5 | LNMX 0303 |
| HTK LN03 D42 A16 Z05-H | 42 | 16 | 40 | 1 | 5 | LNMX 0303 |
| HTK LN03 D50 A22 Z07-H | 50 | 22 | 40 | 1 | 7 | LNMX 0303 |
| HTK LN03 D52 A22 Z07-H | 52 | 22 | 40 | 1 | 7 | LNMX 0303 |
Effizientes Hochvorschubfräsen für moderne Bearbeitungszentren
Der Hochvorschubfräser HTK LNMX 0303 von SMOXH ist auf die Hochleistungszerspanung mit geringen Schnitttiefen und extrem hohen Vorschüben ausgelegt. Durch die Nutzung der bewährten LNMX 0303 Wendeschneidplatten in Kombination mit der integrierten Innenkühlung unterstützt dieses Fräswerkzeug einen zuverlässigen Späneabtransport und fördert eine konstant hohe Abtragsleistung.
Vorteile der Hochvorschubfräser - HTK LNMX 0303
- Gezielte Innenkühlung (-H) für eine sichere Prozesskontrolle und optimierten Spanbruch
- Stabile Aufnahme für LNMX 0303 Wendeschneidplatten sorgt für hervorragende Zerspanungsleistung
- Hohes Zeitspanvolumen bei einer maximalen Schnitttiefe (ap) von 1 mm
- Verschiedene Durchmesser und Zähnezahlen bieten flexible Einsatzmöglichkeiten
Hochvorschubfräser - HST LNMX 0303
Abmessungen
| D | d | L | L1 | ap max | Z | |
| HST LN03 D16 W16 L150 Z02-H | 16 | 16 | 150 | 40 | 1 | 2 |
| HST LN03 D20 W20 L150 Z03-H | 20 | 20 | 150 | 40 | 1 | 3 |
| HST LN03 D25 W25 L150 Z04-H | 25 | 25 | 150 | 40 | 1 | 4 |
| HST LN03 D32 W32 L150 Z05-H | 32 | 32 | 150 | 40 | 1 | 5 |
Hochvorschubfräser HST LNMX 0303 von SMOXH
Der Hochvorschubfräser HST LNMX 0303 von SMOXH ist auf die professionelle Zerspanung mit hohen Vorschubgeschwindigkeiten ausgelegt. Durch die lange Bauform und die Verwendung kompakter LNMX 0303-Wendeplatten unterstützt dieses Werkzeug effiziente Schruppbearbeitungen und ermöglicht hohe Materialabtragsraten bei einer Schnitttiefe von bis zu 1 mm.
Vorteile der HST LNMX 0303
- Unterstützt effiziente Bearbeitungsabläufe mit hohen Vorschubwerten
- Vielseitige Varianten mit 2 bis 5 Zähnen für den passenden Einsatz
- Ausgelegt für den Einsatz von wirtschaftlichen LNMX 0303-Wendeplatten
- Große Reichweite dank einer praxisgerechten Gesamtlänge von 150 mm
Hochvorschub-Einschraubfräser - MHT LNMX 0303
Technische Daten
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0303 |
| VPE | 1 Stück |
Abmessungen
| D | Z | d1 | d2 | L | L1 | M | ap max | |
| MHT LN03 D16 M08 L25 Z02-H | 16 | 2 | 15 | 8,5 | 25 | 17 | 8 | 1 |
| MHT LN03 D20 M10 L30 Z03-H | 20 | 3 | 18 | 10,5 | 30 | 19 | 10 | 1 |
| MHT LN03 D25 M12 L35 Z04-H | 25 | 4 | 21 | 12,5 | 35 | 23 | 12 | 1 |
| MHT LN03 D32 M16 L43 Z05-H | 32 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D35 M16 L43 Z05-H | 35 | 5 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D40 M16 L43 Z06-H | 40 | 6 | 29 | 17 | 43 | 23 | 16 | 1 |
| MHT LN03 D42 M16 L43 Z06-H | 42 | 6 | 29 | 17 | 43 | 23 | 16 | 1 |
Kompakter Hochvorschub-Einschraubfräser für maximale Produktivität
Der SMOXH Hochvorschub-Einschraubfräser MHT LNMX 0303 ist speziell für die prozesssichere Hochvorschubbearbeitung ausgelegt. Durch die stabile modulare Schraubverbindung und die passenden LNMX 0303-Wendeschneidplatten ermöglicht er ein hohes Zeitspanvolumen bei gleichzeitig großer Laufruhe.
Vorteile der MHT LNMX 0303
- Stabile Einschraubverbindung für vibrationsarmes Fräsen
- Ausgelegt für hohe Vorschubwerte und reduzierte Bearbeitungszeiten
- Kompaktes Design für optimale Zugänglichkeit in tiefen Kavitäten
- Flexible modulare Anpassung durch Standardgewinde M8 bis M16
Hochvorschub-Fräsplatte - LNMX 0303-MU RT300/RT330
Technische Daten
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte |
RT300: PVD-Beschichtetes P15-P25 und M10-M25 |
|
RT330: PVD-Beschichtetes P15-P25 und M10-M25 mit zusätzlicher TiN-Beschichtung für verbesserte Verschleißerkennung. |
|
| VPE | 10 Stück |
Abmessungen
| L | apmax | W | S | r | |
| LNMX 0303-MU RT300 | 11,86 | 1,00 | 6 | 4,29 | 1,20 |
| LNMX 0303-MU RT330 Neu! | 11,86 | 1,00 | 6 | 4,29 | 1,20 |
Hochvorschub-Fräsplatte LNMX 0303-MU
Die kompakte Hochvorschub-Fräsplatte LNMX 0303-MU in den Sorten RT300 und RT330 ist eine professionelle Lösung für die Bearbeitung von Stahl und Edelstahl. Das durchdachte Wendeplatten-Design unterstützt die effiziente Zerspanung mit hohen Vorschubgeschwindigkeiten.
Vorteile der Hochvorschub-Fräsplatte - LNMX 0303-MU RT300/RT330
- Einsetzbar ab Ø 16 mm durch ein kompaktes WSP-Design
- Weichschneidende Geometrie für geringe Schnittkräfte
- Erhöhtes Zeitspanungsvolumen, auch bei leistungsschwachen Maschinen
- Doppelseitige Ausführung mit 4 Schneiden für hohe Wirtschaftlichkeit
Hochvorschubfräser - HTK LNMX 0904
Technische Daten
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
Abmessungen
| D | d | L | ap max | Z | Wendeplatte | |
| HTK BL09 D40 A16 Z05-H | 40 | 16 | 40 | 1,5 | 5 | LNMX 0904 |
| HTK BL09 D42 A16 Z05-H | 42 | 16 | 40 | 1,5 | 5 | LNMX 0904 |
| HTK BL09 D50 A22 Z06-H | 50 | 22 | 40 | 1,5 | 6 | LNMX 0904 |
| HTK BL09 D52 A22 Z06-H | 52 | 22 | 40 | 1,5 | 6 | LNMX 0904 |
| HTK BL09 D63 A22 Z07-H | 63 | 22 | 40 | 1,5 | 7 | LNMX 0904 |
| HTK BL09 D66 A27 Z08-H | 66 | 27 | 50 | 1,5 | 8 | LNMX 0904 |
| HTK BL09 D80 A27 Z10-H | 80 | 27 | 50 | 1,5 | 10 | LNMX 0904 |
| HTK BL09 D100 A32 Z12-H | 100 | 32 | 50 | 1,5 | 12 | LNMX 0904 |
Präziser Hochvorschubfräser für effiziente Zerspanung
Der Hochvorschubfräser HTK LNMX 0904 von SMOXH ist auf Produktivität und hohe Zeitspanvolumina ausgelegt. In Kombination mit passenden LNMX-0904-Wendeplatten unterstützt er professionelle Anwender zuverlässig bei anspruchsvollen Fräsaufgaben.
Vorteile der Hochvorschubfräser HTK LNMX 0904
- Unterstützt hohe Zeitspanvolumina bei der Bearbeitung
- Vielseitige Baugrößen von 40 mm bis 100 mm Durchmesser wählbar
- Ausgelegt für eine hohe Zähnezahl mit bis zu zwölf Schneiden
- Praxisgerechte Aufsteckmontage für stabile Zerspanungsprozesse
Hochvorschubfräser - HST LNMX 0904
Technische Daten
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
Abmessungen
| D | d | L | L1 | Z | ap max | Wendeplatte | |
| HST BL09 D25 W25 L150 Z03-H | 25 | 25 | 150 | 40 | 3 | 1,5 | LNMX 0904 |
| HST BL09 D32 W32 L150 Z04-H | 32 | 32 | 150 | 40 | 4 | 1,5 | LNMX 0904 |
Leistungsstarker Hochvorschubfräser für maximale Produktivität
Der SMOXH Hochvorschubfräser HST LNMX 0904 ist als robustes Trägerwerkzeug konzipiert, das für die anspruchsvolle Zerspanung mit extrem hohen Vorschüben ausgelegt ist. Durch seine durchdachte Konstruktion eignet sich dieser Schaftfräser hervorragend für das hocheffiziente Ausräumen und Planfräsen, bei dem ein großes Zeitspanvolumen erzielt werden muss.
Vorteile der HST LNMX 0904
- Ausgerichtet auf hohe Vorschubgeschwindigkeiten bei geringer Schnittkraft
- Kompatibel mit leistungsstarken LNMX 0904 Wendeschneidplatten
- Stabiler Zylinderschaft für einen vibrationsarmen und sicheren Lauf
- Ideal für die wirtschaftliche Serienfertigung und schwere Zerspanungsaufgaben
Hochvorschub-Einschraubfräser - MHT LNMX 0904
Technische Daten
| Fräsertyp | Hochvorschubfräser |
| Platte | LNMX 0904 |
| VPE | 1 Stück |
Abmessungen
| D | Z | d1 | d2 | L | L1 | M | ap max | |
| MHT BL09 D25 M12 L35 Z03-H | 25 | 3 | 21 | 12,5 | 35 | 23 | 12 | 1,5 |
| MHT BL09 D32 M16 L43 Z04-H | 32 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D35 M16 L43 Z04-H | 35 | 4 | 29 | 17 | 43 | 23 | 16 | 1,5 |
| MHT BL09 D40 M16 L43 Z05-H | 40 | 5 | 29 | 17 | 43 | 23 | 16 | 1,5 |
Leistungsstarker Einschraubfräser für das Hochvorschubfräsen
Der Hochvorschub-Einschraubfräser MHT LNMX 0904 von SMOXH ist für die effiziente Zerspanung mit extrem hohen Vorschubwerten ausgelegt. Durch die kompakte Einschraubkonstruktion ermöglicht das Werkzeug eine flexible Anpassung an unterschiedliche Bearbeitungstiefen, während es für eine hohe Prozessstabilität sorgt.
Vorteile der MHT LNMX 0904
- Kompaktes Einschraubdesign (M12/M16) für modulare und vielseitige Anwendungen
- Maximales Zeitspanvolumen durch Hochvorschub-Technologie mit bis zu 1,5 mm Schnitttiefe
- Ausgelegt für den Einsatz leistungsfähiger LNMX 0904 Wendeschneidplatten
- Verfügbar mit 3 bis 5 Schneiden (Z) für eine anwendungsgerechte Produktivität
Hochvorschub-Fräsplatte - LNMX 0904-MU RT330
Technische Daten
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT330: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| Schneiden | 4 |
| VPE | 10 Stück |
Abmessungen
| L | APmax | W | S | r | |
| LNMX 0904-MU RT330 | 11,94 | 1,50 | 9,2 | 4,79 | 1,20 |
Leistungsstarke Fräsplatte für den Hochvorschub
Die Hochvorschub-Fräsplatte LNMX 0904-MU in der Sorte RT330 ist eine professionelle Lösung für die effiziente Zerspanung von Stahl und Edelstahl. Durch ihre weichschneidende Geometrie reduziert sie die Schnittkräfte und schafft beste Voraussetzungen für ein hohes Zeitspanvolumen, was sie auch für den Einsatz auf leistungsschwächeren Maschinen prädestiniert.
Vorteile der LNMX 0904-MU RT330
- Weichschneidende Geometrie sorgt für geringe Schnittkräfte und ruhigen Lauf
- Doppelseitige Ausführung mit vier nutzbaren Schneiden für hohe Wirtschaftlichkeit
- Großzügig dimensionierte Wendeschneidplatte ermöglicht höhere Vorschübe und Zustelltiefen
- PVD-beschichtete Sorte RT330 (P15-P25 / M10-M25) für vielseitige Einsätze
- Praxisgerechte Verpackungseinheit mit 10 Stück für eine sichere Bevorratung
