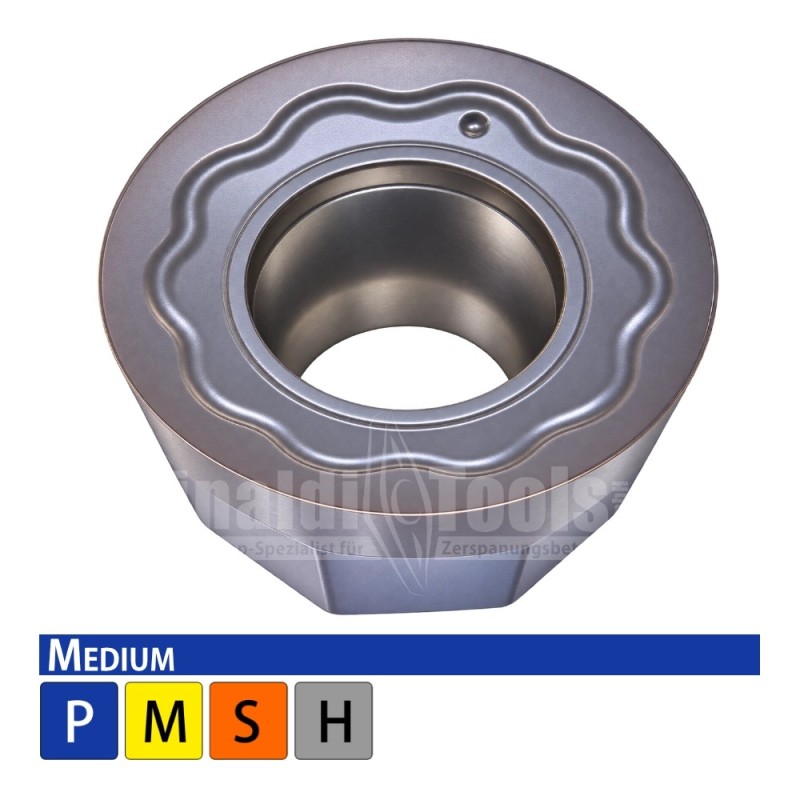

| Plattenform | RDMT |
| Bearbeitung | Mittlere Bearbeitung |
| Werkstoff | Stahl, Edelstahl, Guss, Sonderwerkstoffe, Gehärteter Stahl |
| Sorte | RT305H: PVD-beschichtete High-Performance Sorte für ein breites Anwendungsspektrum |
| VPE | 10 Stück |
| I.C. | S | |
| RDMT 10T3MO-M RT305H | 10 | 3,97 |
| RDMT 1204MO-M RT305H | 12 | 4,76 |
| Art. Nr. | I.C. | S | |
| RDMT 10T3MO-M RT305H | 2651941 | 10 | 3,97 |
| RDMT 1204MO-M RT305H | 2651942 | 12 | 4,76 |
| Stahl | Edelstahl | Guss | Sonderwerkstoffe | Gehärteter Stahl | ||||||
| Vc (m/min) | fz (mm) | Vc (m/min) | fz (mm) | Vc (m/min) | fz (mm) | Vc (m/min) | fz (mm) | Vc (m/min) | fz (mm) | |
| RDMT 10T3MO-M RT305H | 80-270 | 0,15-0,25 | 100-160 | 0,11-0,18 | 150-270 | 0,15-0,28 | 30-65 | 0,11-0,18 | 60-100 | 0,11-0,20 |
| RDMT 1204MO-M RT305H | 80-270 | 0,15-0,25 | 100-160 | 0,11-0,18 | 150-270 | 0,15-0,28 | 30-65 | 0,11-0,18 | 60-100 | 0,11-0,20 |
Technische Daten
| Plattenform | RDMT |
| Bearbeitung | Mittlere Bearbeitung |
| Werkstoff | Stahl, Edelstahl, Guss, Sonderwerkstoffe, Gehärteter Stahl |
| Sorte | RT305H: PVD-beschichtete High-Performance Sorte für ein breites Anwendungsspektrum |
| VPE | 10 Stück |
| I.C. | S | |
| RDMT 10T3MO-M RT305H | 10 | 3,97 |
| RDMT 1204MO-M RT305H | 12 | 4,76 |
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT330: PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl |
| Schneiden | 4 |
| VPE | 10 Stück |
| L | APmax | W | S | r | |
| LNMX 0904-MU RT330 | 11,94 | 1,50 | 9,2 | 4,79 | 1,20 |
| Stechplatte | RT22R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Sorte | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| RT22R100R RT305 | 1 | 0,5 | 2 | 12,7 | 4,76 |
| RT22L100R RT305 | 1 | 0,5 | 2 | 12,7 | 4,76 |
| RT22R150R RT305 | 1,5 | 0,75 | 3,5 | 12,7 | 4,76 |
| RT22L150R RT305 | 1,5 | 0,75 | 3,5 | 12,7 | 4,76 |
| RT22R170R RT305 | 1,7 | 0,85 | 3,5 | 12,7 | 4,76 |
| RT22R200R RT305 | 2 | 1 | 3,5 | 12,7 | 4,76 |
| RT22L200R RT305 | 2 | 1 | 3,5 | 12,7 | 4,76 |
| RT22R250R RT305 | 2,5 | 1,25 | 4 | 12,7 | 4,76 |
| RT22L250R RT305 | 2,5 | 1,25 | 4 | 12,7 | 4,76 |
| RT22R300R RT305 | 3 | 1,5 | 4 | 12,7 | 4,76 |
| RT22L300R RT305 | 3 | 1,5 | 4 | 12,7 | 4,76 |
| RT22R320R RT305 | 3,2 | 1,6 | 4 | 12,7 | 4,76 |
| RT22R400R RT305 | 4 | 2 | 5 | 12,7 | 4,76 |
| RT22L400R RT305 | 4 | 2 | 5 | 12,7 | 4,76 |
| Stechplatte | RT22R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Sorte | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| RT22L100-R02 RT305 | 1,0 | 0,2 | 2 | 12,7 | 4,76 |
| RT22R125-R02 RT305 | 1,25 | 0,2 | 2 | 12,7 | 4,76 |
| RT22L125-R02 RT305 | 1,25 | 0,2 | 2 | 12,7 | 4,76 |
| RT22R145-R02 RT305 | 1,45 | 0,2 | 2 | 12,7 | 4,76 |
| RT22L145-R02 RT305 | 1,45 | 0,2 | 2 | 12,7 | 4,76 |
| RT22R150-R02 RT305 | 1,5 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22L150-R02 RT305 | 1,5 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R175-R02 RT305 | 1,75 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22L175-R02 RT305 | 1,75 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R185-R02 RT305 | 1,85 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22L185-R02 RT305 | 1,85 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R195-R02 RT305 | 1,95 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R200-R02 RT305 | 2,0 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22L200-R02 RT305 | 2,0 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R225-R02 RT305 | 2,25 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R230-R02 RT305 | 2,3 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22L230-R02 RT305 | 2,3 | 0,2 | 3,5 | 12,7 | 4,76 |
| RT22R250-R03 RT305 | 2,5 | 0,2 | 4 | 12,7 | 4,76 |
| RT22L250-R03 RT305 | 2,5 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R265-R03 RT305 | 2,65 | 0,3 | 4 | 12,7 | 4,76 |
| RT22L265-R03 RT305 | 2,65 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R280-R03 RT305 | 2,8 | 0,3 | 4 | 12,7 | 4,76 |
| RT22L280-R03 RT305 | 2,8 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R300-R03 RT305 | 3,0 | 0,3 | 4 | 12,7 | 4,76 |
| RT22L300-R03 RT305 | 3,0 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R320-R03 RT305 | 3,2 | 0,3 | 4 | 12,7 | 4,76 |
| RT22L320-R03 RT305 | 3,2 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R330-R03 RT305 | 3,3 | 0,3 | 4 | 12,7 | 4,76 |
| RT22L330-R03 RT305 | 3,3 | 0,3 | 4 | 12,7 | 4,76 |
| RT22R350-R03 RT305 | 3,5 | 0,3 | 5 | 12,7 | 4,76 |
| RT22L350-R03 RT305 | 3,5 | 0,3 | 5 | 12,7 | 4,76 |
| RT22R400-R04 RT305 | 4,0 | 0,4 | 5 | 12,7 | 4,76 |
| RT22L400-R04 RT305 | 4,0 | 0,4 | 5 | 12,7 | 4,76 |
| RT22R430-R04 RT305 | 4,3 | 0,4 | 5 | 12,7 | 4,76 |
| RT22L430-R04 RT305 | 4,3 | 0,4 | 5 | 12,7 | 4,76 |
| RT22R450-R04 RT305 | 4,5 | 0,4 | 5 | 12,7 | 4,76 |
| RT22L450-R04 RT305 | 4,5 | 0,4 | 5 | 12,7 | 4,76 |
| RT22R480-R04 RT305 | 4,8 | 0,4 | 5 | 12,7 | 5,06 |
| RT22L480-R04 RT305 | 4,8 | 0,4 | 5 | 12,7 | 5,06 |
BITTE BEACHTEN!!
Halter MK90....-K für Wendeplatte VPGT ...-K (Eckenradius Wendeplatte bis 3,2 mm)
Halter MK90....-G für Wendeplatte VPGT ...-G (Eckenradius Wendeplatte ab 4 mm)
| K-Platte | r | L | I.C. | S | d |
| VPGT 220502-K-ALZ RT100 | 0,2 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220505-K-ALZ RT100 | 0,5 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220508-K-ALZ RT100 | 0,8 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220510-K-ALZ RT100 |
1,0 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220515-K-ALZ RT100 | 1,5 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220520-K-ALZ RT100 |
2,0 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220525-K-ALZ RT100 | 2,5 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220530-K-ALZ RT100 | 3,0 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220532-K-ALZ RT100 | 3,2 | 12 | 12,70 | 5,56 | 5,50 |
| G-Platte | r | L | I.C. | S | d |
| VPGT 220540-G-ALZ RT100 | 4,0 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220550-G-ALZ RT100 | 5,0 | 12 | 12,70 | 5,56 | 5,50 |
| VPGT 220560-G-ALZ RT100 | 6,0 | 12 | 12,70 | 5,56 | 5,50 |
VPE = 10 St.
| Plattenform | LNMX |
| Bearbeitung | Hochvorschub |
| Anwendung | Stahl und Edelstahl |
| Sorte |
RT300: PVD-Beschichtetes P15-P25 und M10-M25 |
|
RT330: PVD-Beschichtetes P15-P25 und M10-M25 mit zusätzlicher TiN-Beschichtung für verbesserte Verschleißerkennung. |
|
| VPE | 10 Stück |
.
| L | apmax | W | S | r | |
| LNMX 0303-MU RT300 | 11,86 | 1,00 | 6 | 4,29 | 1,20 |
| LNMX 0303-MU RT330 Neu! | 11,86 | 1,00 | 6 | 4,29 | 1,20 |
| Plattenform | ANGX |
|
Sorte |
RT150K: CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung |
| RT250X: PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl | |
| RT100: Unbeschichtetes K10-K15 Hartmetall für Alu und Kunststoffe | |
| RT305H: PVD-beschichtete High-Performance Sorte für ein breites Anwendungsspektrum | |
| VPE | 10 Pc. |
| L | S | d | W | r | ap max | |
| ANGX 110508-GM RT150K | 11,85 | 5,7 | 3,5 | 8,4 | 0,8 | 11,2 |
| ANGX 110508-GM RT250X | 11,85 | 5,7 | 3,5 | 8,4 | 0,8 | 11,2 |
| ANGX 110504-ALZ RT100 | 11,85 | 5,7 | 3,5 | 8,4 | 0,4 | 11,2 |
| ANGX 110508-GM RT305H | 11,85 | 5,7 | 3,5 | 8,4 | 0,8 | 11,2 |
| ANGX 110520-GM RT305H | 11,85 | 5,7 | 3,5 | 8,4 | 2,0 | 11,2 |
| L | S | d | W | r | ap max | |
| ANGX 150608-GM RT150K | 15,43 | 7,3 | 4,4 | 11 | 0,8 | 14,5 |
| ANGX 150608-GM RT250X | 15,43 | 7,3 | 4,4 | 11 | 0,8 | 14,5 |
| ANGX 150608-ALZ RT100 | 15,43 | 7,3 | 4,4 | 11 | 0,8 | 14,5 |
| Plattenform | ODHT |
|
Sorten |
RT100: Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoffe |
| RT150K: CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung | |
| RT250X: PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl | |
| RT305H: High-Performance PVD Beschichtung für die effiziente Bearbeitung von Edelstählen und Sonderwerkstoffen. | |
| VPE | 10 Stück |
Kompatibel zu WALTER ODHT 0605... System
| L | I.C. | S | d | Anwendungsbereich | |
| ODHT 060508-M RT305H | 6,50 | 15,875 | 5,56 | 5,4 | Edelstahl & Sonderwerkstoffen |
| ODHT 060508-M RT250X | 6,50 | 15,875 | 5,56 | 5,4 | Stahl & Edelstahl |
| ODHT 060508-M RT150K | 6,50 | 15,875 | 5,56 | 5,4 | Guss |
| ODHT 060508-ALZ RT100 | 6,50 | 15,875 | 5,56 | 5,4 | ALU / Kunststoffe / NE-Metalle |
| Stechplatte | RT16R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Beschichtung | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| 075-R01 | 0,75 | 0,1 | 2 | 9,525 | 3,18 |
| 095-R01 | 0,95 | 0,1 | 2 | 9,525 | 3,18 |
| 100-R005 | 1,0 | 0,1 | 2 | 9,525 | 3,18 |
| 110-R01 | 1,1 | 0,1 | 2 | 9,525 | 3,18 |
| 120-R01 | 1,2 | 0,1 | 2 | 9,525 | 3,18 |
| 125-R02 | 1,25 | 0,2 | 2 | 9,525 | 3,18 |
| 130-R02 | 1,3 | 0,2 | 2 | 9,525 | 3,18 |
| 150-R02 | 1,5 | 0,2 | 2 | 9,525 | 3,18 |
| 160-R02 | 1,6 | 0,2 | 2 | 9,525 | 3,18 |
| 165-R02 | 1,65 | 0,2 | 2 | 9,525 | 3,18 |
| 185-R02 | 1,85 | 0,2 | 2,5 | 9,525 | 3,18 |
| 200-R02 | 2,0 | 0,2 | 2,5 | 9,525 | 3,18 |
| 220-R02 | 2,2 | 0,2 | 2,5 | 9,525 | 3,18 |
| 250-R02 | 2,5 | 0,2 | 2,5 | 9,525 | 3,18 |
| 300-R02 | 3,0 | 0,2 | 3 | 9,525 | 3,18 |
| Plattenform | RDMW |
| Bearbeitung | Mittlere Bearbeitung |
| Werkstoff | Stahl, Guss, Gehärteter Stahl |
| Sorte | RT305H: PVD-beschichtete High-Performance Sorte für ein breites Anwendungsspektrum |
| VPE | 10 Stück |
| I.C. | S | |
| RDMW 10T3MO-H RT305H | 10 | 3,97 |
| RDMW 1204MO-H RT305H | 12 | 4,76 |
| Plattenform | TCMT |
| Bearbeitung | Mittlere Bearbeitung und Schlichten |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT250X: PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
| r | L | I.C | S | d | |
| TCMT 110204-HF RT250X | 0,4 | 11 | 6,35 | 2,38 | 2,8 |
| TCMT 110208-HF RT250X | 0,8 | 11 | 6,35 | 2,38 | 2,8 |
| TCMT 16T304-HF RT250X | 0,4 | 16,5 | 9,525 | 3,97 | 4,4 |
| TCMT 16T308-HF RT250X | 0,8 | 16,5 | 9,525 | 3,97 | 4,4 |
| Plattenform | APKT |
| Sorten | RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl |
| RT150K = CVD-Beschichtetes K10-K20 Hartmetall für die Gussbearbeitung | |
| RT100 = Unbeschichtetes K10-K15 Hartmetall für ALU und Kunststoffe | |
| RT305H: PVD-beschichtete High-Performance Sorte für ein breites Anwendungsspektrum | |
| VPE | 10 Stück |
| L | d | s | I.W | r | |
| APKT 11T304-PF RT250X | 12,24 | 2,8 | 3,6 | 6,5 | 0,4 |
| APKT 11T308-PM RT250X | 12,24 | 2,8 | 3,6 | 6,5 | 0,8 |
| APKT 11T312-PM RT250X | 12,24 | 2,8 | 3,6 | 6,5 | 1,2 |
| APKT 11T316-PM RT250X | 12,24 | 2,8 | 3,6 | 6,5 | 1,6 |
| APKT 11T320-PM RT250X | 12,24 | 2,8 | 3,6 | 6,5 | 2,0 |
| APKT 11T304-PM RT150K | 12,24 | 2,8 | 3,6 | 6,5 | 0,4 |
| APKT 11T308-PM RT150K | 12,24 | 2,8 | 3,6 | 6,5 | 0,8 |
| APKT 11T312-PM RT150K | 12,24 | 2,8 | 3,6 | 6,5 | 1,2 |
| APKT 11T316-PM RT150K | 12,24 | 2,8 | 3,6 | 6,5 | 1,6 |
| APKT 11T320-PM RT150K | 12,24 | 2,8 | 3,6 | 6,5 | 2,0 |
| APKT 11T304-ALZ RT100 | 12,24 | 2,8 | 3,6 | 6,5 | 0,4 |
| APKT 11T308-ALZ RT100 | 12,24 | 2,8 | 3,6 | 6,5 | 0,8 |
| APKT 11T308-PM RT305H | 12,24 | 2,8 | 3,6 | 6,5 | 0,8 |
| APKT 11T316-PM RT305H | 12,24 | 2,8 | 3,6 | 6,5 | 1,6 |
VPE = 10 St.
RT253 = CVD-Beschichtetes M20-M35 Hartmetall für das Schruppen in Edelstahl
RT250X = PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl
| L | I.C | S | d | r | α | Anwendungsbereich | |
| SDMT 09T312–NM RT253 | 9,525 | 9,525 | 3,97 | 4 | 1,2 | 15 | Stahl & Edelstahl |
| SDMT 120412–NM RT250X | 12,7 | 12,7 | 4,76 | 4,4 | 1,2 | 15 | Stahl & Edelstahl |
RT300 = PVD-Beschichtetes P15-P25 und M10-M25 für die universelle Anwendung in Stahl und Edelstahl
| L | I.C | S | d | r | α | Anwendungsbereich | |
| SDMT 09T312–PM RT300 | 9,525 | 9,525 | 3,97 | 4 | 1,2 | 15 | Stahl & Edelstahl |
| SDMT 120412–PM RT300 | 12,7 | 12,7 | 4,76 | 4,4 | 1,2 | 15 | Stahl & Edelstahl |
| Stechplatte | RT16R/L RT305 |
| Werkstoffe | Stahl und Edelstahl |
| Stechsystem | RT-System |
| Beschichtung | RT305: PVD-Sorte M20-M30 für Edelstahl mit modernster Beschichtung |
| VPE | 5 Stück |
| W±0,025 | r | La max | øI.C | S | |
| RT16R100R RT305 | 1 | 0,5 | 2 | 9,525 | 3,18 |
| RT16R120R RT305 | 1,2 | 0,6 | 2 | 9,525 | 3,18 |
| RT16R150R RT305 | 1,5 | 0,75 | 2 | 9,525 | 3,18 |
| RT16R200R RT305 | 2 | 1 | 2 | 9,525 | 3,18 |
| RT16L200R RT305 | 2 | 1 | 2 | 9,525 | 3,18 |
| RT16R250R RT305 | 2,5 | 1,25 | 2 | 9,525 | 3,18 |
| RT16L280R RT305 | 2,8 | 1,4 | 2 | 9,525 | 3,18 |
| RT16R300R RT305 | 3 | 1,5 | 2 | 9,525 | 3,18 |
| RT16L300R RT305 | 3 | 1,5 | 2 | 9,525 | 3,18 |
| Plattenform | APKT |
| Anwendung | Stahl und Edelstahl |
| Sorte | RT250X: PVD-Multilayer Beschichtetes P10-P30 und M10-M30 Hartmetall für die Universelle Anwendung in Stahl und Edelstahl |
| VPE | 10 Stück |
Eckfräsen und Hochvorschubgeometrie in einem Werkzeug-System
Breites Anwendungsspektrum im P, M und K-Anwendungsbereich
| L | d | s | r | |
| APKT 11T3-HV RT250X | 12,24 | 2,8 | 3,6 | 0,4 |
| Plattenform | SPMR |
| Bearbeitung | Mittlere Bearbeitung |
| Werkstoff | Stahl |
| Sorte | RT250: CVD-Beschichtetes P25-TIN Hartmetall für die allg. Stahlbearbeitung |
| VPE | 10 Stück |
| r | L | I.C. | S | |
| SPMR 110408-PM RT250 | 0,8 | 11,5 | 11,5 | 4,76 |
VPE = 10 St.
| r | a | L | S | d | Anwendungsbereich | |
| XPHT16R0803-GM RT302 | 8 | 9 | 16 | 3,18 | 3,1 | STAHL & EDELSTAHL |
| XPHT20R10T3-GM RT302 | 10 | 9 | 20 | 3,97 | 4 | STAHL & EDELSTAHL |
| XPHT25R1204-GM RT302 | 12,5 | 9 | 25 | 4,76 | 4,7 | STAHL & EDELSTAHL |
Deutsch
English
